13 Strutture Solar-Fix per impianti fotovoltaici: Morsetti
|
Codice: fie668 Fischer Fissaggi Morsetto finale alluminio M F 45 (1 Pz.)Prodotto disponibile su ordinazione (21.01.2025, 09:23). Verifica Prezzo per confezione da 1 pezzo
|
|
|
|

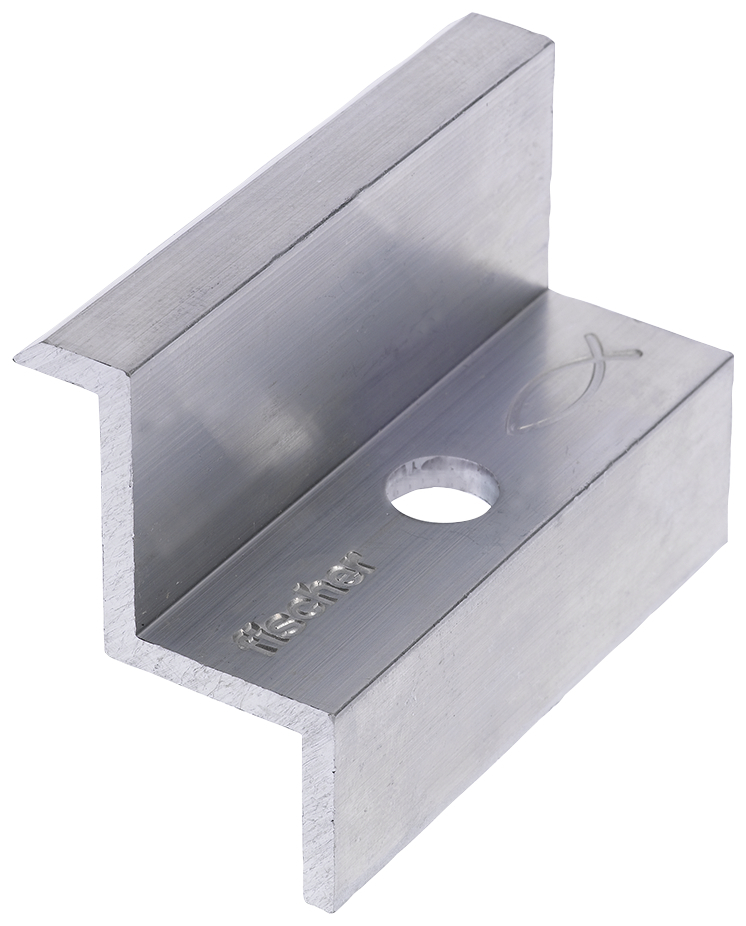

Morsetto finale alluminio M F 45 (1 Pz.)
Morsetto finale non preassemblato per pannelli fotovoltaici di spessore 45 mm
MF 45 - Morsetto finale non preassemblato per pannelli fotovoltaici di spessore 45 mm Materiali di supporto: Fissaggio di pannelli fotovoltaici con cornice in alluminio in combinazione con viti TCEI e dadi FCN AL. Vantaggi: - Versatile: I morsetti M C e M F sono disponibili in diverse misure e sono compatibili con viti TCEI e dadi FCN AL per creare il morsetto più adatto per ogni progetto.
Applicazioni consigliate: Materiali - morsetti M C e M F in lega di alluminio AW 6060 T66 secondo EN 755-2:2013
Funzionamento: - Individuare l'altezza del modulo fotovoltaico e scegliere la vite con testa cilindrica con incasso esagonale TCEI idonea.
- Assemblare il morsetto M C e M F al dado FCN AL utilizzando con testa cilindrica con incasso esagonale TCEI.
- Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
- Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale TCEI di circa 10 Nm.
Dettagli tecnici: - Peso: 0,107 [kg]
- Coppia di serraggio: 10 [N·m]
- Lunghezza della vite: 45 [mm]
Riferimenti: - Codice EAN: 8001132711293
- Codice Fischer: 71129
|
