13 Strutture Solar-Fix per impianti fotovoltaici: Morsetti
|
Codice: fie2899 Fischer Fissaggi Morsetto centrale per moduli vetro MC G 100 5,0-6,2 (1 Pz.)Prodotto disponibile su ordinazione (23.09.2024, 16:59). Verifica Prezzo per confezione da 1 pezzo
|
|
|
|

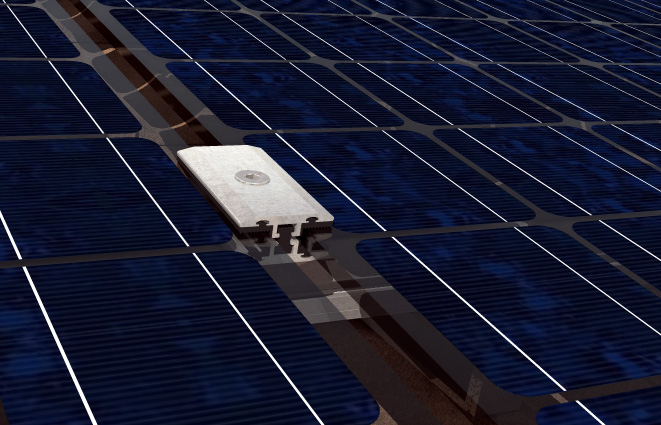

Morsetto centrale per moduli vetro MC G 100 5,0-6,2 (1 Pz.)

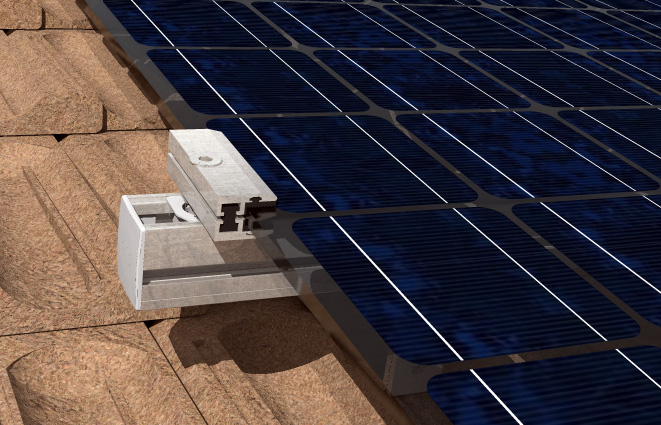

I morsetti centrale e finale non assemblati per vetro e moduli senza cornice
MCG 100 5,0-6,2 - I morsetti centrale e finale non assemblati per vetro e moduli senza cornice Materiali di supporto: Fissaggio di pannelli fotovoltaici in vetro senza cornice in combinazione con viti TCEI e dadi FCN AL. Vantaggi: - Versatile: I morsetti M G sono disponibili in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5,5 mm a 8,5 mm e in diverse lunghezze per limitare la flessione del pannello.
Applicazioni consigliate: Materiali - morsetti MC G e MF G in lega di alluminio AW 6060 T66 secondo EN 755-2:2013.
Funzionamento: - Individuare il morsetto centrale MC G e finale MF G in base allo spessore del panello fotovoltaico e ai carichi di progetto.
- Assemblare il morsetto centrale MC G e finale MF G con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
- Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
- Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.
Dettagli tecnici: - Coppia di serraggio: 10 [N·m]
Riferimenti: - Codice EAN: 8001132056448
- Codice Fischer: 536720
|
