Codice: fie2282
Fischer Fissaggi
Morsetto unico PMU (1 Pz.)

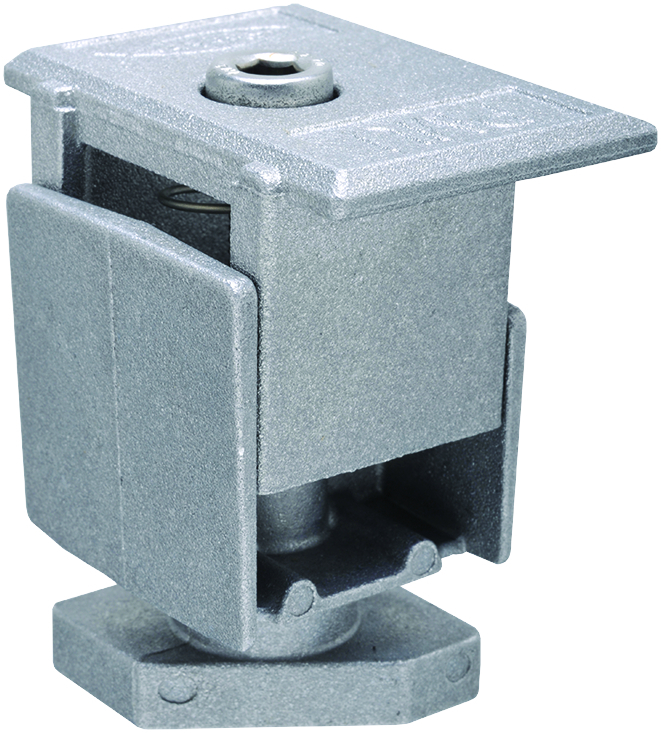

PM U - Il morsetto finale universale per pannelli fotovoltaici con spessore da 30 a 50 mm. Versione alluminio colore naturale.

• Universale: il morsetto universale preassemblato PM U può fissare tutti i pannelli fotovoltaici con spessore da 30 mm a 50 mm. Compatibile con tutti i profili Solar
• Versatile: il morsetto universale preassemblato PM U è utilizzabile sia come morsetto finale e come morsetto centrale.
• Rapido: grazie alla sua speciale forma il morsetto universale PM U può essere agganciato e bloccato rapidamente in qualsiasi punto del profilo di supporto, senza bisogno di dadi o viteria aggiuntiva.
• Compatto: la vite incassata nell'elemento evita problemi di obreggiamento sui moduli adiacenti.
• Comodo: grazie alla molla il morsetto universale preassemblato PM U rimane sollevato durante le fasi di serraggio.
• Completo: il morsetto universale preassemblato PM U non necessita di elementi aggiuntivi (per esempio: viti, rondelle, dadi).

• morsetto in lega di alluminio EN AB 46100 secondo EN 755-2:2013
• vite con testa cilindrica con inserto esagonale incassato TCEI in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009

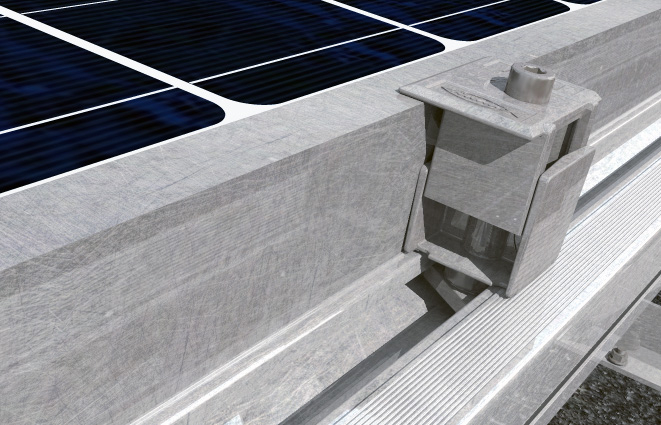

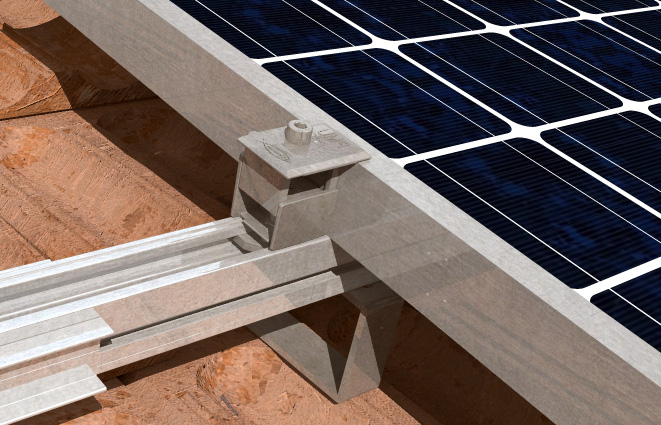

• Inserire la parte inferiore del morsetto universale preassemblato PM U nella cava superiore del profilo.
• Ruotare il morsetto universale preassemblato PM U in senso orario per usarlo come morsetto finale e in senso antiorario per usarlo come morsetto centrale.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale (TCEI) di 10 Nm
• (Opzionale) Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.

• Peso: 0,12 [kg]
• Coppia di serraggio: 10 [N·m]
• Spessore pannello: 30 - 50 [mm]
• Chiave di serraggio (esagono incassato): 6 [mm]
• Lunghezza della vite: 40 [mm]

Riferimenti:

• Codice EAN: 8001132028766
• Codice Fischer: 519784
