Codice: fie676
Fischer Fissaggi

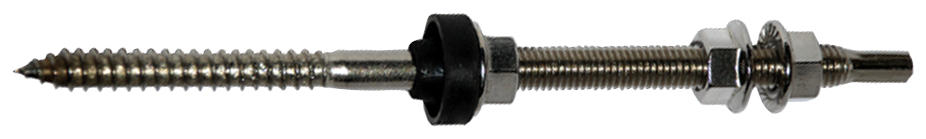

Vite doppia filettatura con guarnizione STSR 10X200 A2 inox (1 Pz.)

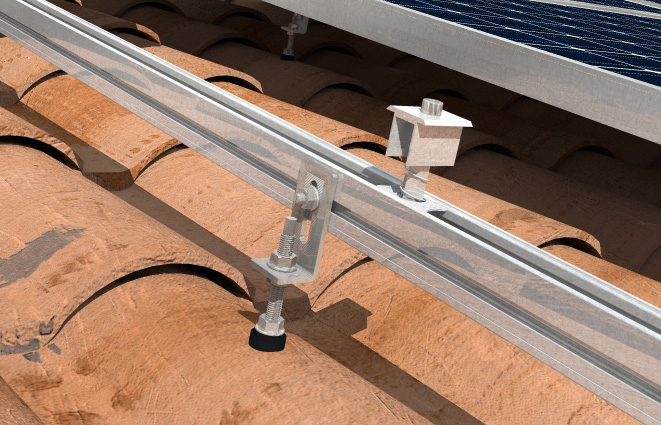

STSR M10X200 mm inox A2 - La vite doppia filettatura per fissare impianti fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno, calcestruzzo, o latero-cemento.

• Travi e solette in calcestruzzo
• Solaio in laterocemento
• Travature in legno

• Completo: la vite doppia filettatura STSR è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
• Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione.
• Impermeabile: grazie alla guarnizione in EPDM viene mantenuta l'impermeabilità della copertura.

• vitone e bulloni in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2;2009

• Profilo Solar-light
• Profilo Solar-fish

• Con ancorante chimico FIS V su travi e solette in calcestruzzo
• Con ancorante chimico FIS V e tassello a rete FIS HK su solai in laterocemento.
• Direttamente su travature lignee dopo aver eseguito il foro guida

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura.
• Individuare la posizione delle viti doppia filettatura STSR in funzione della struttura portante e del layout dell'impianto.
• Forare il supporto in funzione del diametro della vite e del tipo di supporto.
• Fissare la vite doppia filettatura STSR alla struttura portando la gomma EPDM a contatto con la copertura.
• Serrare il dado flangiato MU F sulla guarnizione per mantenere la tenuta impermeabile.
• Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU F.
• Sigillare con cura il punto di uscita della vite dalla copertura con sigillante bituminoso.

• Diametro: 9,0 [mm]
• Lunghezza totale: 200 [mm]
• Filettatura: M10 [mm]
• Peso: 0,12 [kg]
• Lunghezza filettatura legno: 66 [mm]
• Lunghezza filettatura metrica: 90 [mm]
• Lunghezza gambo: 30 [mm]

Riferimenti:

• Codice EAN: 8001132712023
• Codice Fischer: 71202
