Codice: fie2070
Fischer Fissaggi

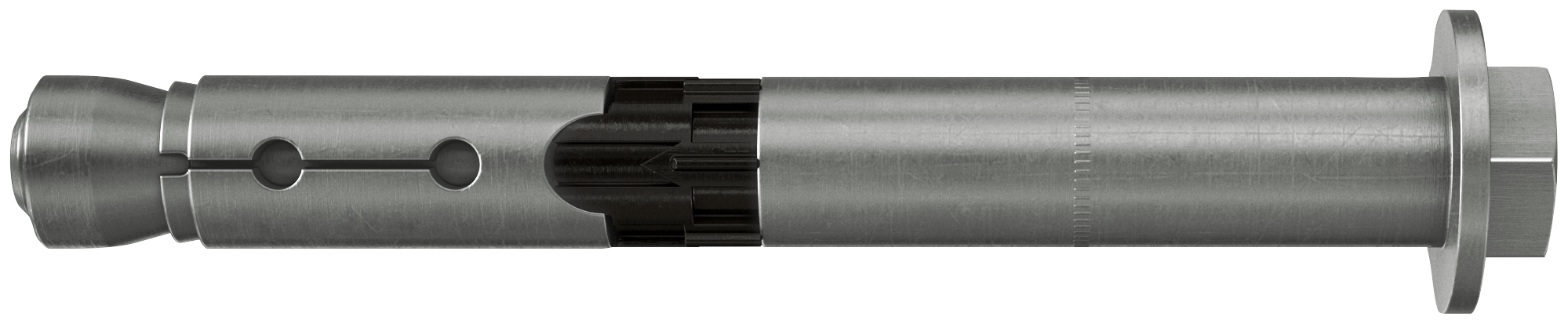

Tassello passante in acciaio FH II 15-10 S A4 (1 Pz.)

FH II 15/10 S A4 - L'ancorante passante per fissaggi dal design esigente per calcestruzzo fessurato e applicazioni sismiche in zona C1/C2. Con testa esagonale e in acciaio inox A4.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato




• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• Ancorante strutturale con testa esagonale e in acciaio inox A4 per applicazioni all'esterno.
• L'azione combinata del gambo della vite e del corpo dell'ancorante permette una resistenza a taglio elevata. Il numero di punti di fissaggio può pertanto essere ridotto.
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori performance. Queste certificazioni coprono anche l'utilizzo in zone sismiche (categoria di prestazione sismica europea C1/C2 e zona di progettazione sismica statunitense da A a F).
• La geometria ottimizzata riduce l'energia di posa e permette un'installazione senza sforzo.
• Il documento di valutazione riguarda anche l'uso di punte cave.

• Balaustre




• Gradini




• Consolle




• Costruzioni in acciaio




• Scale




• Passerelle portacavi




• Macchinari




• Cancelli




• Facciate




• Inferriate

• FH II è idoneo per installazione passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• L'anello nero in plastica evita la rotazione dell'ancorante e compensa lo slittamento durante il serraggio in modo che l'elemento da fissare sia schiacciato contro il supporto di ancoraggio.

• Lunghezza dell'ancorante: 107 [mm]
• Diametro foro: 15 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Lunghezza utile: 10 [mm]
• Confezione: Cartone
• Filettatura: M10
• Spessore fissabile max: 10 [mm]
• Profondità foro min per installazione passante: 100 [mm]
• Profondità di ancoraggio effettiva min: 70 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 25 x 3 [mm]

Riferimenti:

• Codice EAN: 4048962104271
• Codice Fischer: 510927
