Codice: fie2292
Fischer Fissaggi

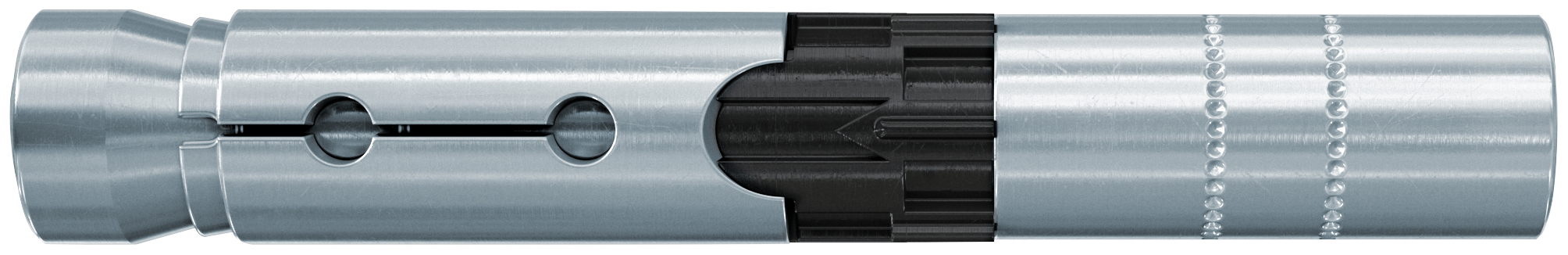

Tassello passante in acciaio FH II 12-M8 I (1 Pz.)

FH II 12/M8 I - L'ingegnoso ancorante filettato internamente con una semplice installazione in calcestruzzo fessurato

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato
  Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15
  Pietra naturale con struttura compatta

• Il principio di funzionamento del FH II-I consente una rapida espansione a deformazione controllata, con una chiave a brugola, garantendo così la massima sicurezza di installazione.
• Il controllo visivo dello sprofondamento predefinito U tra l'ancorante e la superficie del calcestruzzo garantisce un processo di installazione conforme al benestare, anche senza l'utilizzo della chiave dinamometrica.
• La filettatura metrica interna consente l'uso di viti e barre filettate comuni per un perfetto adattamento in linea con l'elemento da fissare.
• FH II-I consente lo smontaggio a filo superficie e il riutilizzo del punto di fissaggio non danneggiato, offrendo così la massima flessibilità.
• Inoltre, FH II-I offre tutti i vantaggi del FH II.

• Balaustre

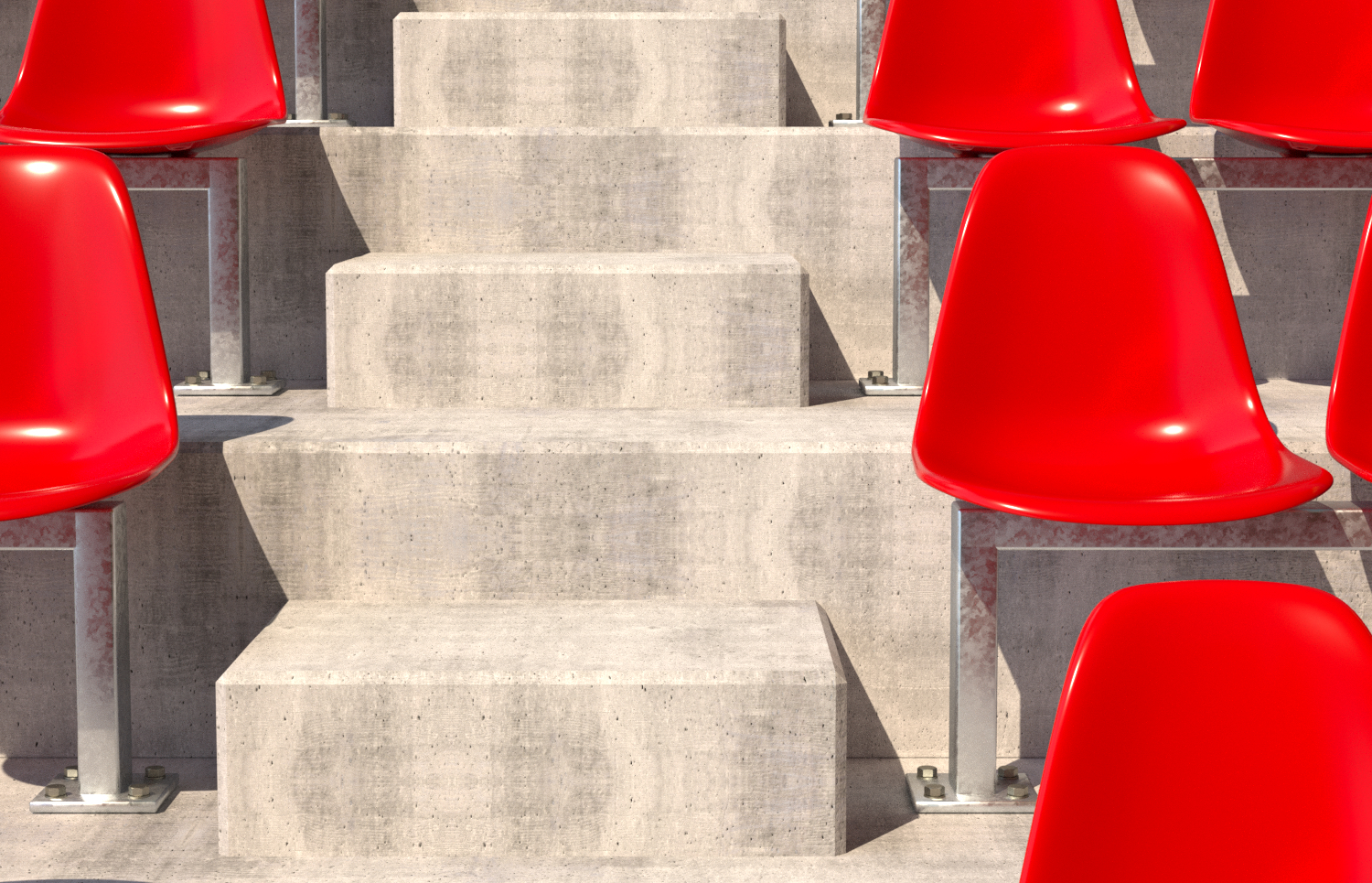

• Gradini




• Consolle




• Costruzioni in acciaio




• Scale




• Passerelle portacavi




• Macchinari




• Cancelli




• Facciate




• Inferriate

• FH II-I è idoneo per installazione non passante.
• Quando viene utilizzata una chiave a brugola per l'installazione, la parte interna filettata dell'ancorante inizia a ruotare. In questo modo il cono è richiamato nel corpo espandente, che si espande contro la parete del foro. Simultaneamente l'ancorante è serrato attraverso la compressione dell'anello nero in plastica; si crea così una depressione U rispetto la superficie di calcestruzzo
• L'ancorante è installato in accordo al benestare quando la depressione U è circa 3-5 mm. Alternativamente può anche essere applicata una coppia di serraggio Tinst.

• Lunghezza dell'ancorante: 77,5 [mm]
• Diametro foro: 12 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 8 [mm]
• Materiale: zincato a freddo
• Confezione: Cartone
• Filettatura interna: M8
• Coppia di serraggio: 15 [N·m]
• Profondità di avvitamento max: 25 [mm]
• Profondità foro min per installazione non passante: 85 [mm]
• Profondità di avvitamento min: 13 + U [mm]
• Profondità di ancoraggio effettiva min: 67 [mm]
• Spessore fissabile max: 3 - 5 [mm]

Riferimenti:

• Codice EAN: 4048962168389
• Codice Fischer: 520359
