Codice: fie1503
Fischer Fissaggi

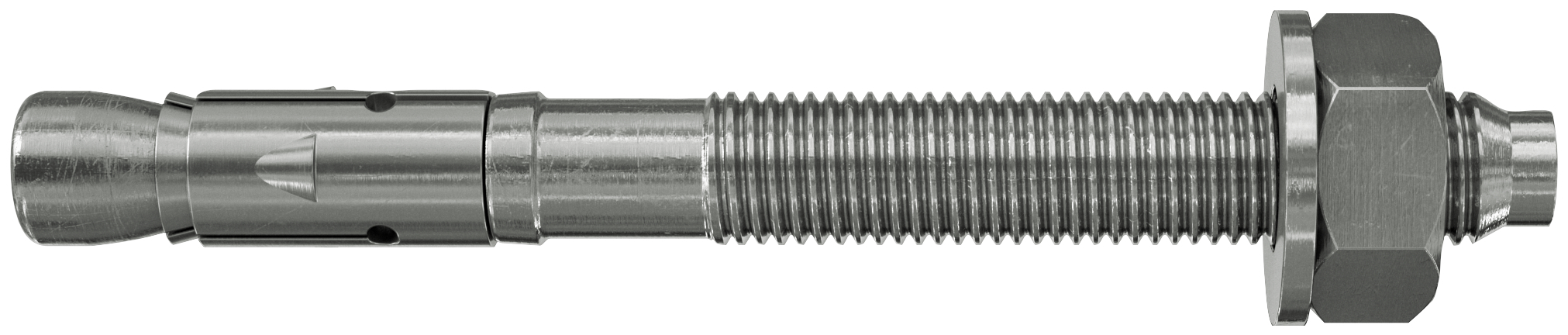

Tasselli acciaio FAZ II 10-10 C - Cl.1.4529 (1 Pz.)

FAZ II 10/10 C - L'ancorante ad espansione ad alte prestazioni per carichi statici su calcestruzzo fessurato e per applicazioni sismiche. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC V

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato




• Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

• Calcestruzzo C12/15 e C80/95


• Pietra naturale con struttura compatta

• Versione in acciaio inossidabile HCR (ex nomenclatura ?C?) con classe di resistenza alla corrosione CRC V (in accordo alla EN 1993-1-4)
• Con il nuovo Benestare Tecnico Opzione 1, sono stati fortemente migliorati i carichi a trazione e a taglio. Per questo motivo è possibile ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio.
• FAZ II possiede due profondità?di ancoraggio (standard e ridotta).
• La collaudata fascetta di espansione permette le più elevate capacità?di carico. In questo modo sono necessari un minor numero di punti di fissaggio e piastre di ancoraggio più piccole.
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Queste certificazioni coprono anche l'utilizzo in zone sismiche o l'utilizzo di punte cave.

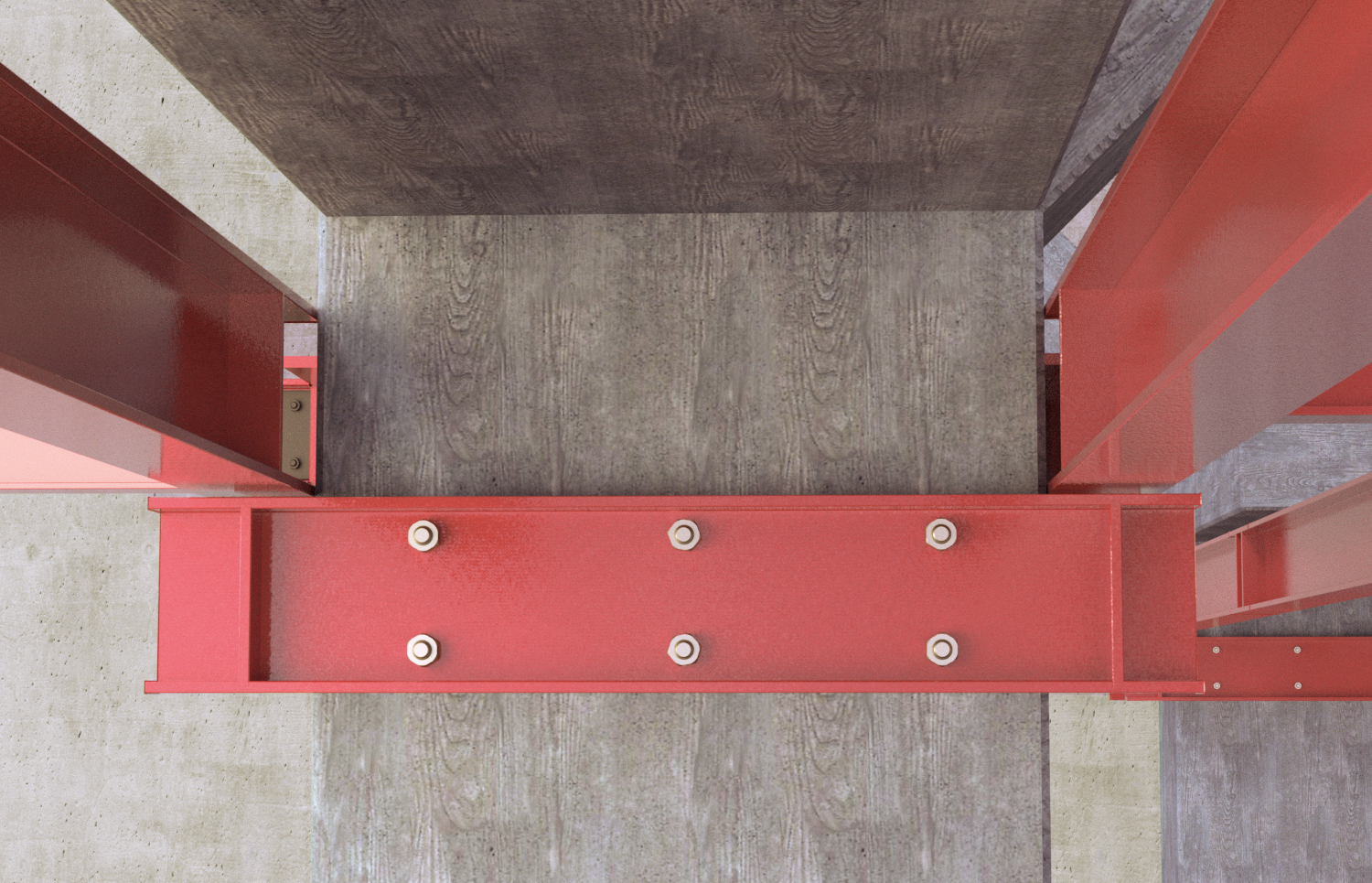

• Costruzioni in acciaio

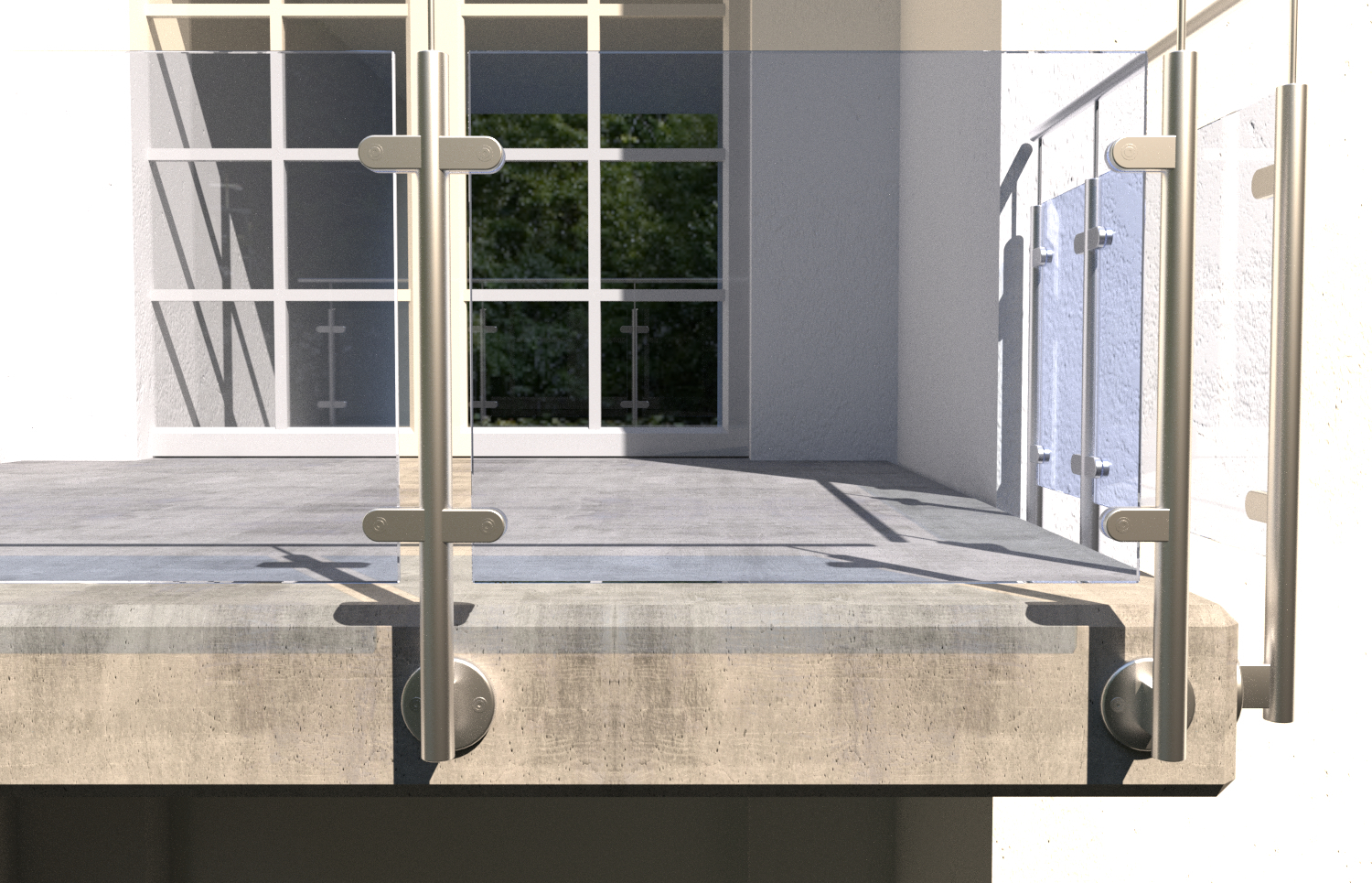

• Balaustre




• Consolle




• Scale




• Passerelle portacavi




• Macchinari




• Gradini




• Cancelli




• Facciate




• Costruzioni in legno

• Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.
• Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).

• Lunghezza dell'ancorante: 95 [mm]
• Diametro foro: 10 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Lunghezza utile: 10 [mm]
• Confezione: Cartone
• Filettatura: M10 x 53 [mm]
• Filettatura: M10
• Coppia di serraggio: 45 [N·m]
• Marchio sulla testa: B
• Lunghezza utile max: 10 [mm]
• Spessore fissabile max: 10 [mm]
• Lunghezza utile hef,stand/hef,red max: 10 / 30 [mm]
• Profondità foro min per installazione passante: 85 [mm]
• Profondità di ancoraggio effettiva min: 60 [mm]
• Spessore fissabile max (ridotto): 30 [mm]
• Spessore fissabile max (standard): 10 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]
• Profondità di ancoraggio: 60 [mm]

Riferimenti:

• Codice EAN: 4048962006629
• Codice Fischer: 501430
