Codice: fie1567
Fischer Fissaggi

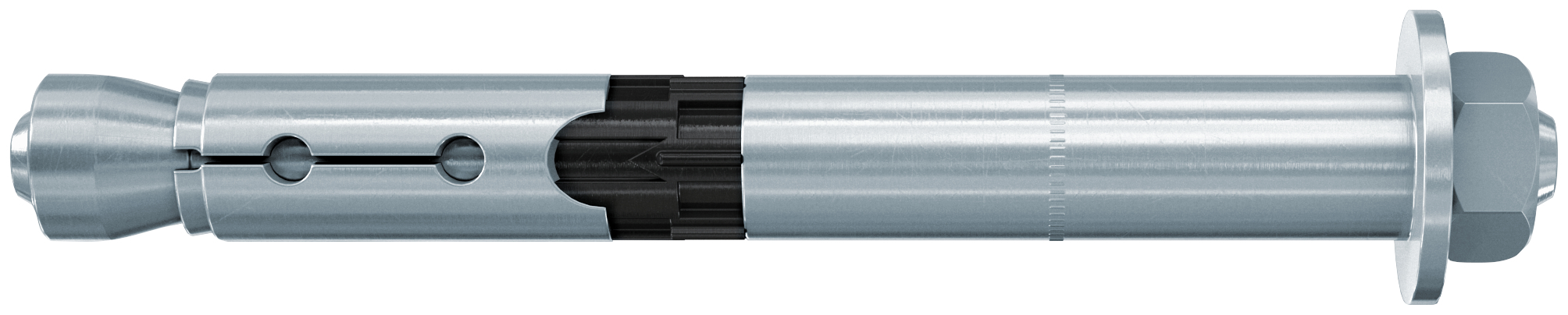

Tassello passante in acciaio FH II 10-50 B (1 Pz.)

FH II 10/50 B - Ancorante a battere passante con barra filettata e dado ad altissime prestazioni a taglio per calcestruzzo fessurato e applicazioni sismiche C1 e C2.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato




• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• Ancorante strutturale con barra filettata e dado.
• L'azione combinata del gambo della vite e del corpo dell'ancorante permette una resistenza a taglio elevata. Il numero di punti di fissaggio può pertanto essere ridotto.
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori performance. Queste certificazioni coprono anche l'utilizzo in zone sismiche (categoria di prestazione sismica europea C1/C2 e zona di progettazione sismica statunitense da A a F).
• La geometria ottimizzata riduce l'energia di posa e permette un'installazione senza sforzo.
• Il documento di valutazione riguarda anche l'uso di punte cave.

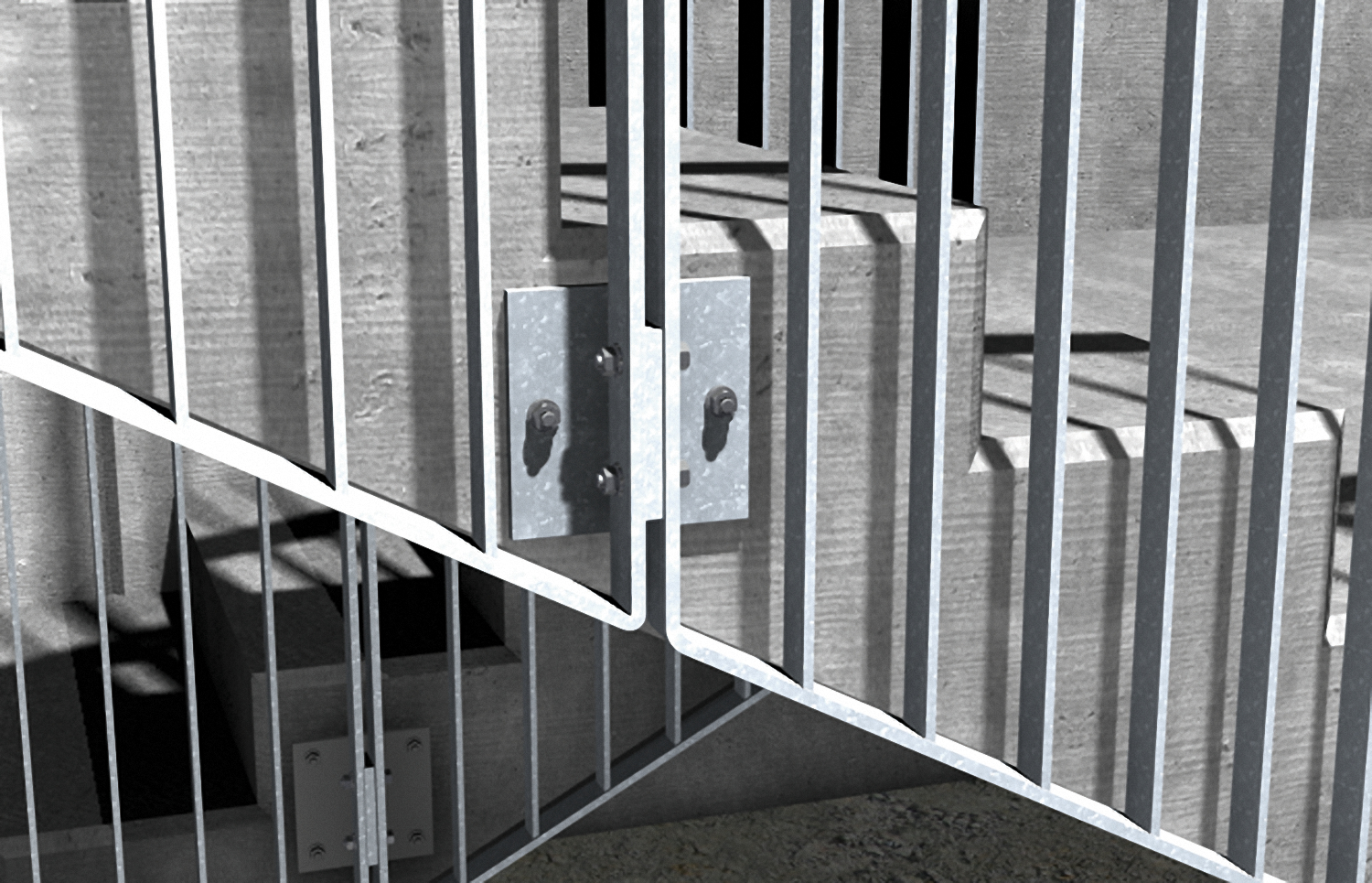

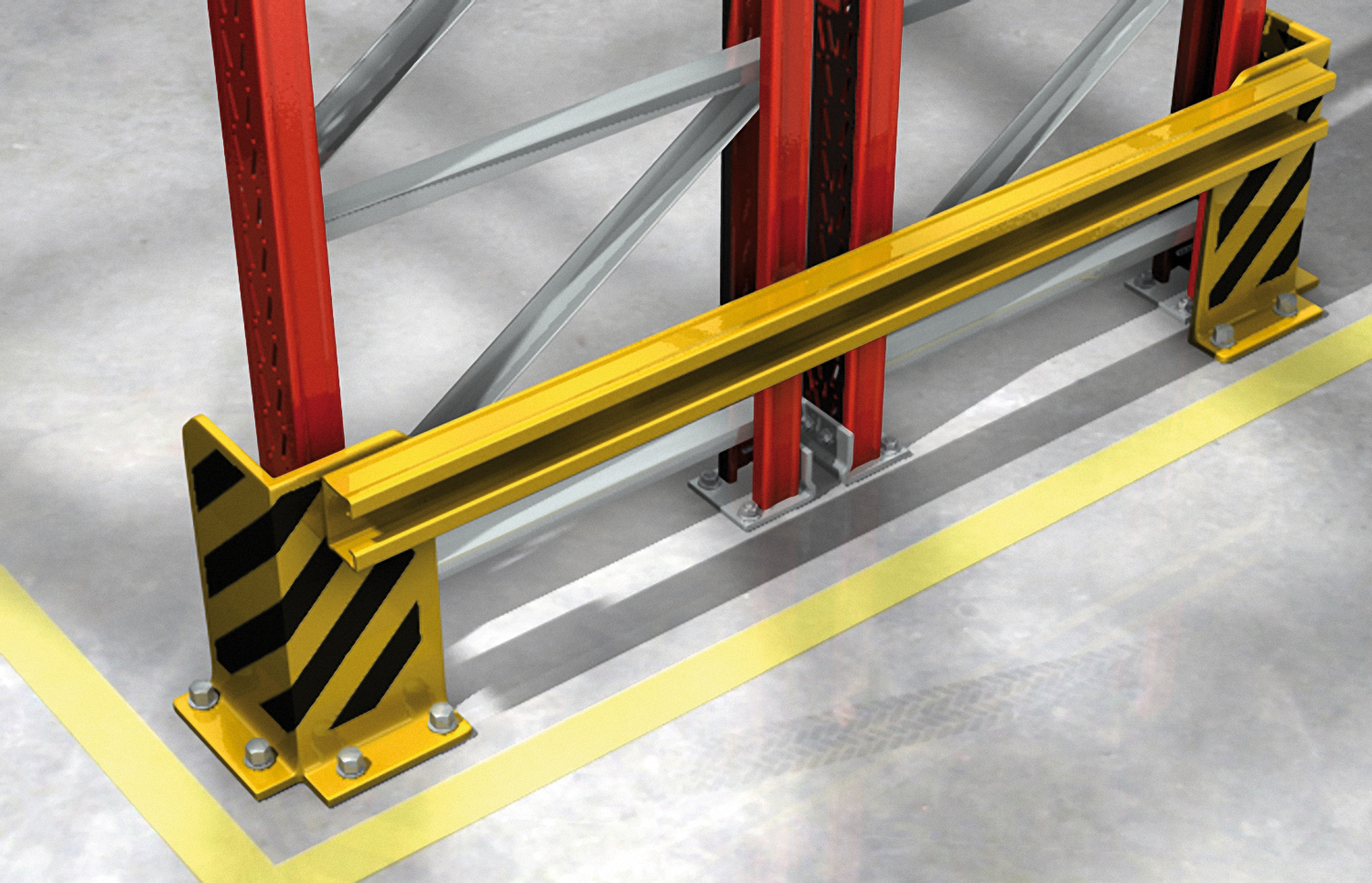

• Balaustre




• Gradini




• Consolle




• Costruzioni in acciaio




• Scale




• Passerelle portacavi




• Macchinari




• Cancelli




• Facciate




• Inferriate

• FH II è idoneo per installazione passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• L'anello nero in plastica evita la rotazione dell'ancorante e compensa lo slittamento durante il serraggio in modo che l'elemento da fissare sia schiacciato contro il supporto di ancoraggio.

• Lunghezza dell'ancorante: 110 [mm]
• Diametro foro: 10 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• dimensione della filettatura metrica: 6 [mm]
• Materiale: zincato a freddo
• Lunghezza utile: 50 [mm]
• Confezione: Polybag
• Filettatura: M6
• Spessore fissabile max: 50 [mm]
• Profondità foro min per installazione passante: 105 [mm]
• Profondità di ancoraggio effettiva min: 40 [mm]
• Chiave di serraggio: 10 [mm]
• Rondella (diametro esterno x spessore): 24 x 2,5 [mm]

Riferimenti:

• Codice EAN: 4048962016840
• Codice Fischer: 503144
