13 Strutture Solar-Fix per impianti fotovoltaici: Viti doppia filettatura
|
Codice: fie2726 Fischer Fissaggi Vite doppia filettatura con guarnizione STSI 10x181 A2 inox (1 Pz.)Prodotto disponibile su ordinazione (15.01.2025, 16:23). Verifica Prezzo per confezione da 1 pezzo
|
|
|
|

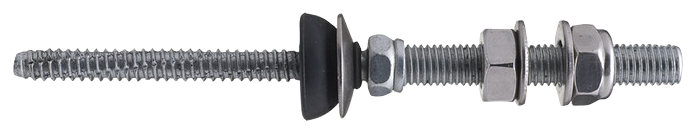

Vite doppia filettatura con guarnizione STSI 10x181 A2 inox (1 Pz.)

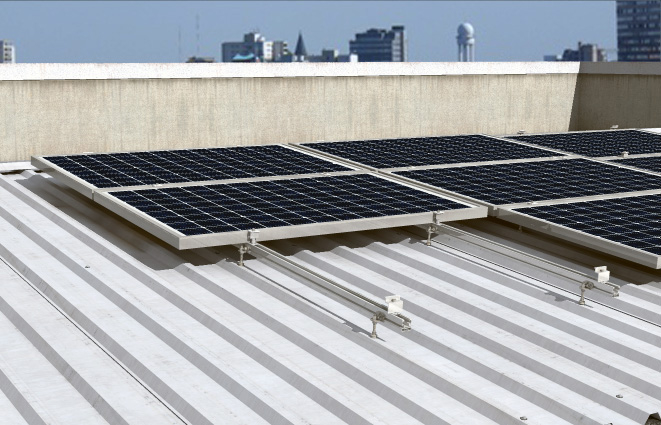

La vite doppia filettatura per installazioni fotovoltaiche su coperture in lastre ondulate e struttura portante in acciaio
STSI M 10x181 mm inox A2 - La vite doppia filettatura per installazioni fotovoltaiche su coperture in lastre ondulate e struttura portante in acciaio Materiali di supporto: Fissaggio di sottostrutture per impianti fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno, cemento o laterocemento, previo perforo sulla struttura portante. Vantaggi: - Completo: la vite doppia filettatura STSI è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
- Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione.
- Resistente alle gocce d?acqua: Guarnizione integrata per una migliore tenuta agli spruzzi dovuti alla pioggia.
Applicazioni consigliate: Materiali - vitone e bullone in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2;2009
Funzionamento: - Individuare la lunghezza della vite doppia filettatura STSI in funzione dello spessore della struttura portante di supporto.
- Definire l'interasse delle viti doppia filettatura STSI in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura.
- Individuare la posizione delle viti doppia filettatura STSI in funzione della struttura portante e del layout dell'impianto.
- Forare il supporto in funzione del diametro della vite e del tipo di supporto.
- Avvitare la vite doppia filettatura STSI alla struttura portando la gomma EPDM a contatto con la copertura.
- Serrare il dado MU sulla guarnizione per mantenere la tenuta impermeabile.
- Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU
Dettagli tecnici: - Diametro: 8,0 [mm]
- Lunghezza totale: 181 [mm]
- Filettatura: M10 [mm]
- Peso: 0,18 [kg]
- Lunghezza filettatura legno: 70 [mm]
- Lunghezza filettatura metrica: 56 [mm]
Riferimenti: - Codice EAN: 8001132046456
- Codice Fischer: 533376
|
