Codice: fie673
Fischer Fissaggi
Profilo rettangolare alluminio REP AL 45x20x3 (1 Pz.)

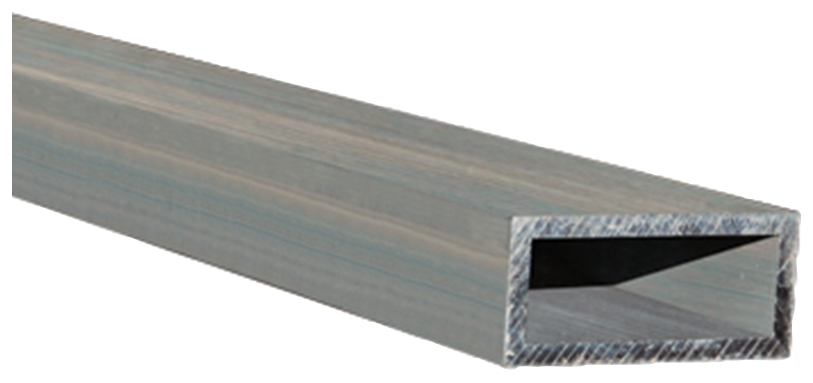

REP AL 45x20x3 mm - 6 mt - Il profilo in alluminio a sezione tubolare rettangolare per la realizzazione di installazioni fotovoltaiche con strutture speciali

• Profilo REP AL
• Profilo di controvento BP AL

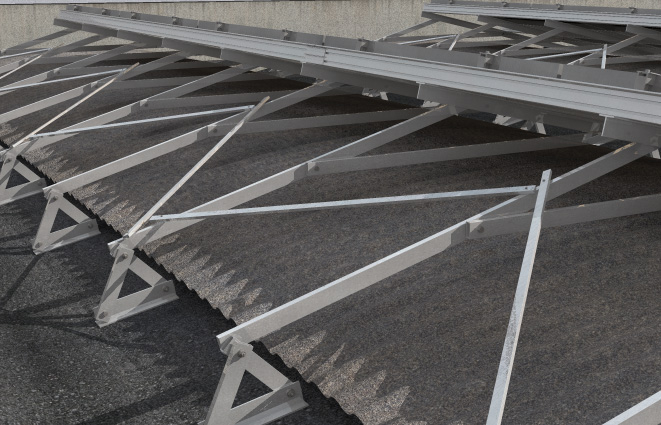

• Versatile: grazie alla sua lunghezza e alla sua sezione il profilo REP AL consente di realizzare strutture portanti (insieme con il profilo TP AL) per il fissaggio di più file di pannelli con inclinazione variabile.
• Facile: il profilo REP AL è facilmente lavorabile (tagliabile e forabile) e può essere utilizzato in combinazione con il profilo TP AL per sostenere tutti i profili Solar.
• Resistente: il profilo REP AL è utilizzato in situazioni in cui è necessario ridurre il numero di strutture portanti.

• lega di alluminio AW 6060 T5 secondo EN 755-2:2013

• Definire la geometria e gli interassi delle strutture portanti da realizzare in funzione del tipo di supporto di base e dei carichi neve e vento della zona di installazione dell'impianto.
• Comporre la struttura secondo le specifiche del progetto.
• Assemblare la struttura portante con viti SKS M 10 e dadi flangiati MU F M 10.
• Fissare la struttura portante al supporto di base con ancoranti di tipo chimico o meccanico in funzione del tipo di supporto di base.
• Collegare i profili Solar alle strutture così assemblate con viti SKS M 8 e dadi flangiati MU F M 8.

• Peso in kg/m: 0,95 [kg/m]
• Lunghezza: 6000 [mm]
• Sezione trasversale profilo: 4,00 [cm²]

Riferimenti:

• Codice EAN: 8001132711866
• Codice Fischer: 71186
