Codice: fie2364
Fischer Fissaggi
Staffa angolare di collegamento MW SU inox (1 Pz.)

Staffa angolare per il collegamento di profili Solar alle viti a doppio filetto STSI e STSR o per il collegamento di due profili Solar sovrapposti ed incrociati a 90°. Versione con asola corta.

MW SU A2 - Staffa angolare per il collegamento di profili Solar alle viti a doppio filetto STSI e STSR o per il collegamento di due profili Solar sovrapposti ed incrociati a 90°. Versione con asola corta.

Materiali di supporto: Collegamento delle viti a doppio filetto STSI e STSR con i profili Solar.
Collegamento di due profili Solar sovrapposti e incrociati a 90°.
Vantaggi:

• Veloce e regolabile: installazione rapida attraverso il foro inferiore e aggiustamento rapido attraverso il foro laterale asolato.
• Fissaggio sicuro: le connessioni con il profilo sono provviste di zigrinatura anti-scivolamento.

Applicazioni consigliate: Materiali

• acciaio inossidabile X5CrNi 18-10 (A2) secondo EN 10088-2:2014

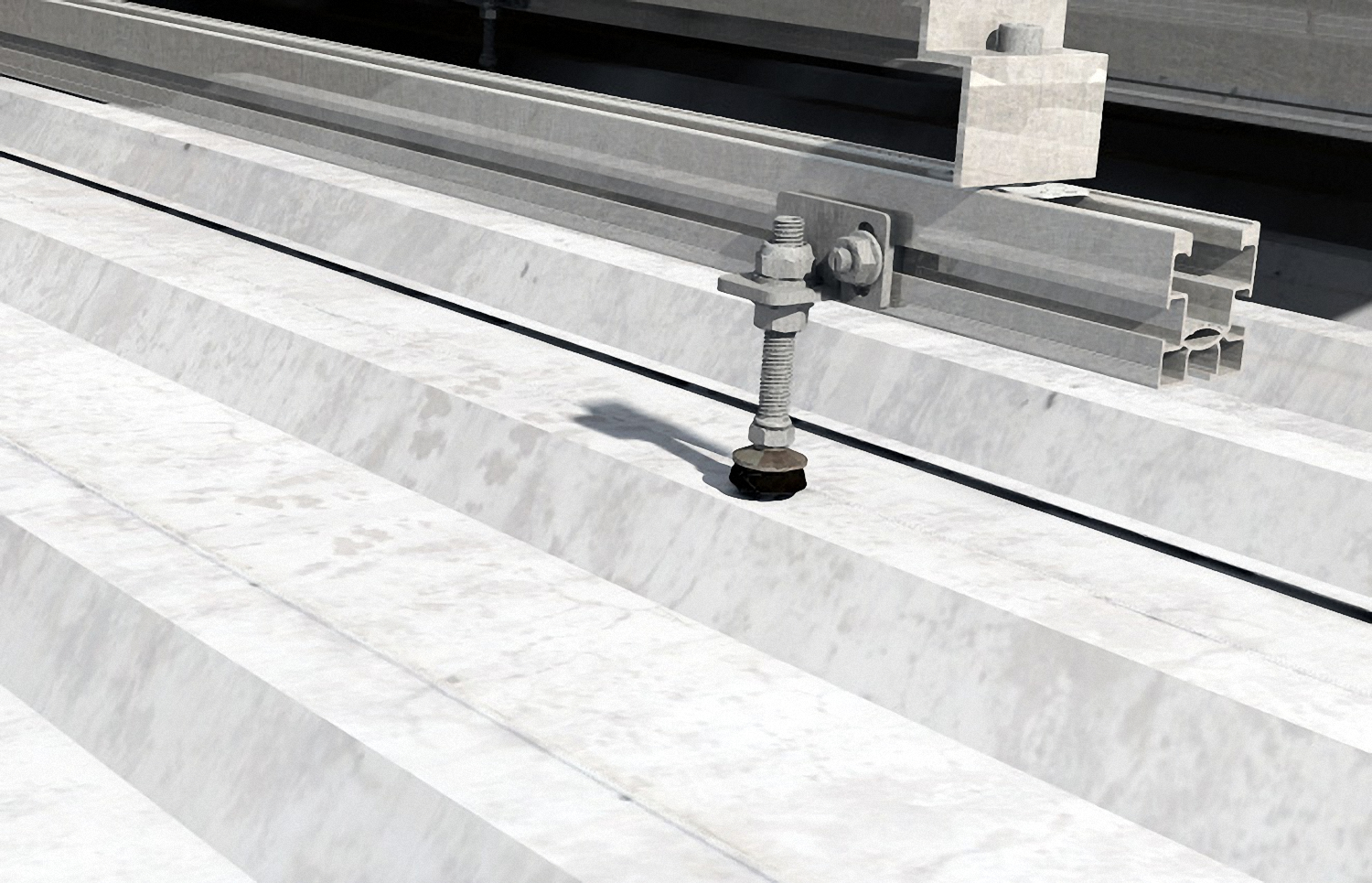

Funzionamento: Collegamento con viti doppia filettatura STRS o STSI:

• Inserire la staffa di collegamento MW tra i due dadi della vite doppia filettatura STSR/STSI e serrare gli stessi.
• Collegare il profilo Solar alla staffa MW attraverso il foro asolato utilizzando vite SKS M 8 e dado flangiato MU F M 8.
• Utilizzare la coppia di dadi della vite doppia filettatura STSR/STSI per regolare la posizione della staffa di collegamento MW.

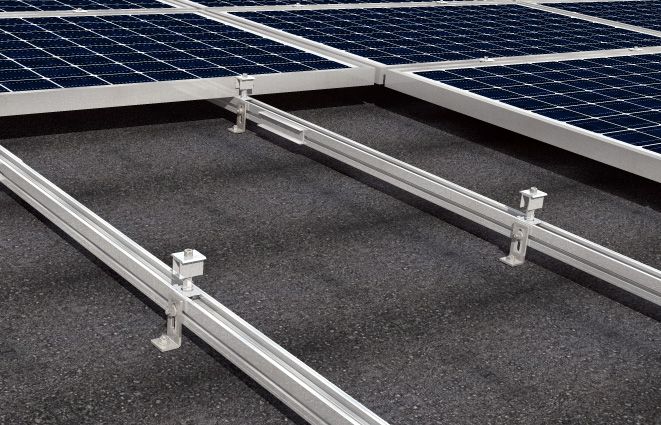

Incrocio di due profili Solar:

• Collegare la staffa MW al profilo Solar inferiore attraverso il dado testa a martello FCN AL e vite SKS M 8.
• Fissare il profilo Solar superiore alla staffa attraverso il foro asolato utilizzando viti SKS M 8 e dado flangiato MU F M 8.

Dettagli tecnici:

• Diametro foro: 12,5 [mm]

Riferimenti:

• Codice EAN: 8001132031810
• Codice Fischer: 522676
