Codice: fie1487
Fischer Fissaggi

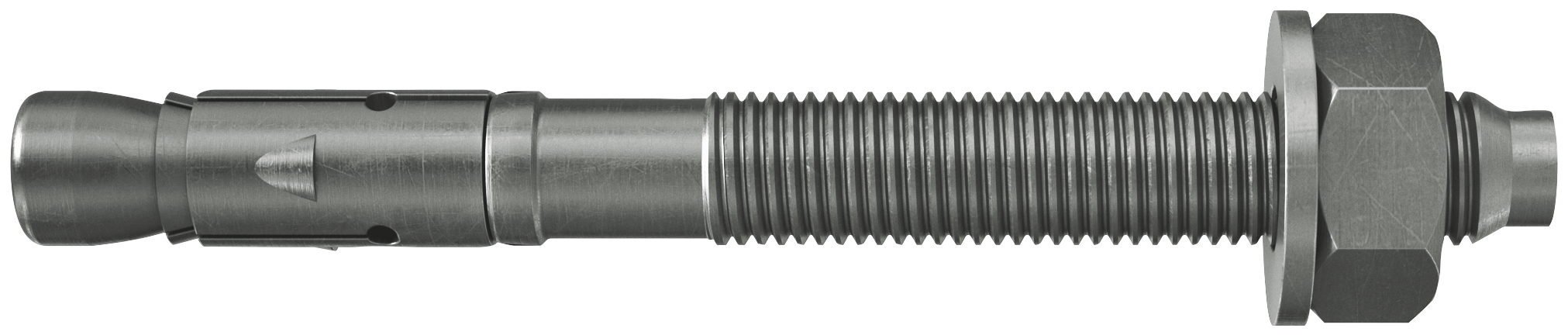

Tassello acciaio FAZ II 10-50 A4 (20 Pz.)

FAZ II 10/50 R - L'ancorante ad espansione ad alte prestazioni per carichi statici su calcestruzzo fessurato e per applicazioni sismiche. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato




• Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

• Calcestruzzo C12/15 e C80/95


• Pietra naturale con struttura compatta

• Versione in acciaio inossidabile R (ex nomenclatura ?A4?) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4).
• Con la nuova Valutazione Tecnica Europea (ETA) sono stati fortemente migliorati i carichi a trazione e a taglio. Per questo motivo è possibile ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni, coprendo anche l'utilizzo in zone sismiche o l'utilizzo di punte cave per la foratura
• La collaudata fascetta di espansione permette le più elevate capacità di carico
• Il primo ancorante in metallo ad espansione ad aver ottenuto la Certificazione Europea in calcestruzzo fessurato anche nella versione M6.
• FAZ II, FAZ II HBS (con rondella conforme alla norma per le costruzioni in legno DIN 1052) e FAZ II H (con dado cieco per applicazioni con un miglior effetto estetico) possiedono due profondità di ancoraggio (standard e ridotta).
• La versione corta "K" permette l?applicazione in fori poco profondi (quando lo strato di calcestruzzo ha uno spessore ridotto) con un notevole risparmio di tempo: si riduce sia lo sforzo necessario per la foratura che il numero di colpi di martello necessari per l'inserimento.

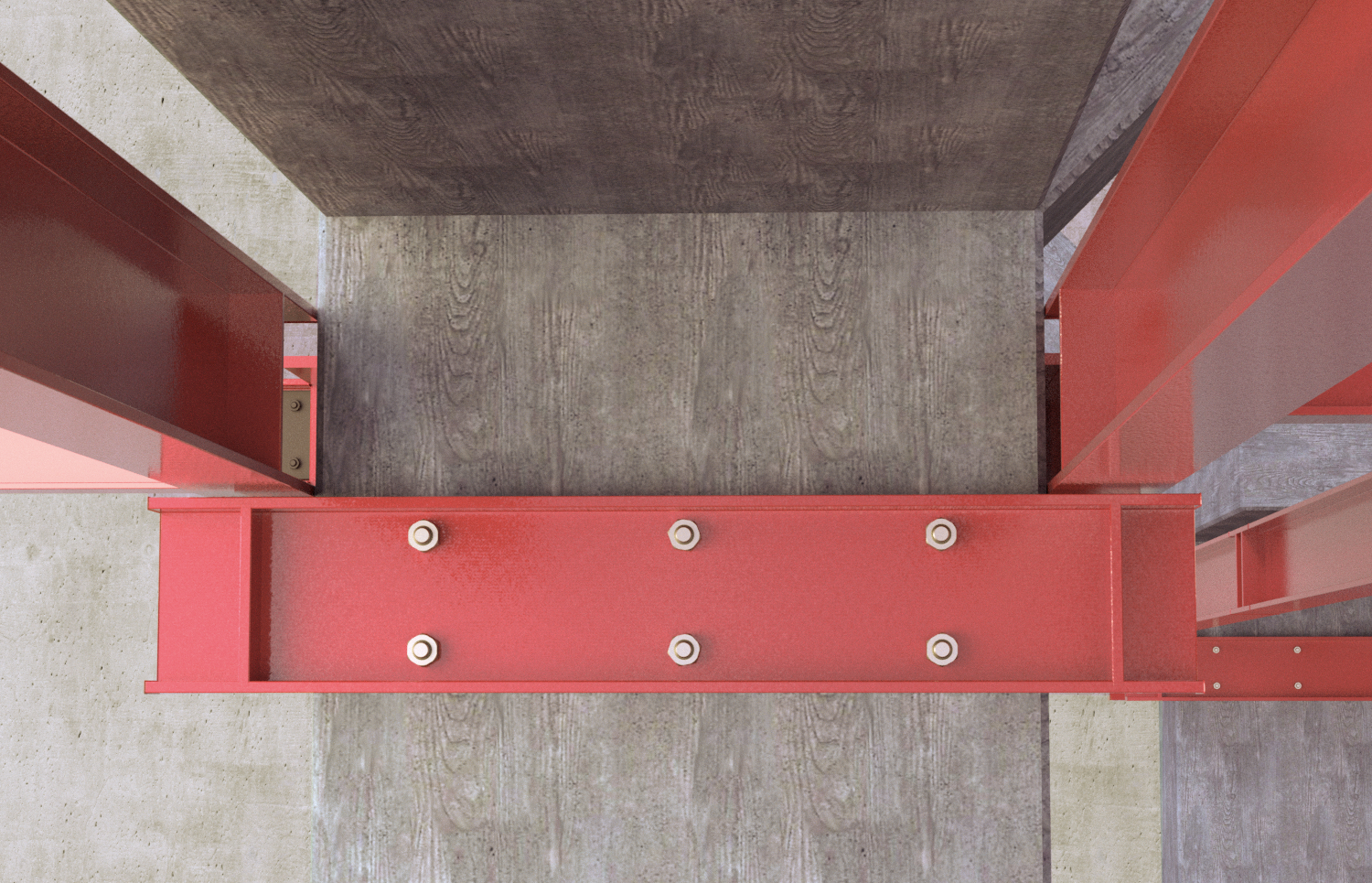

• Costruzioni in acciaio

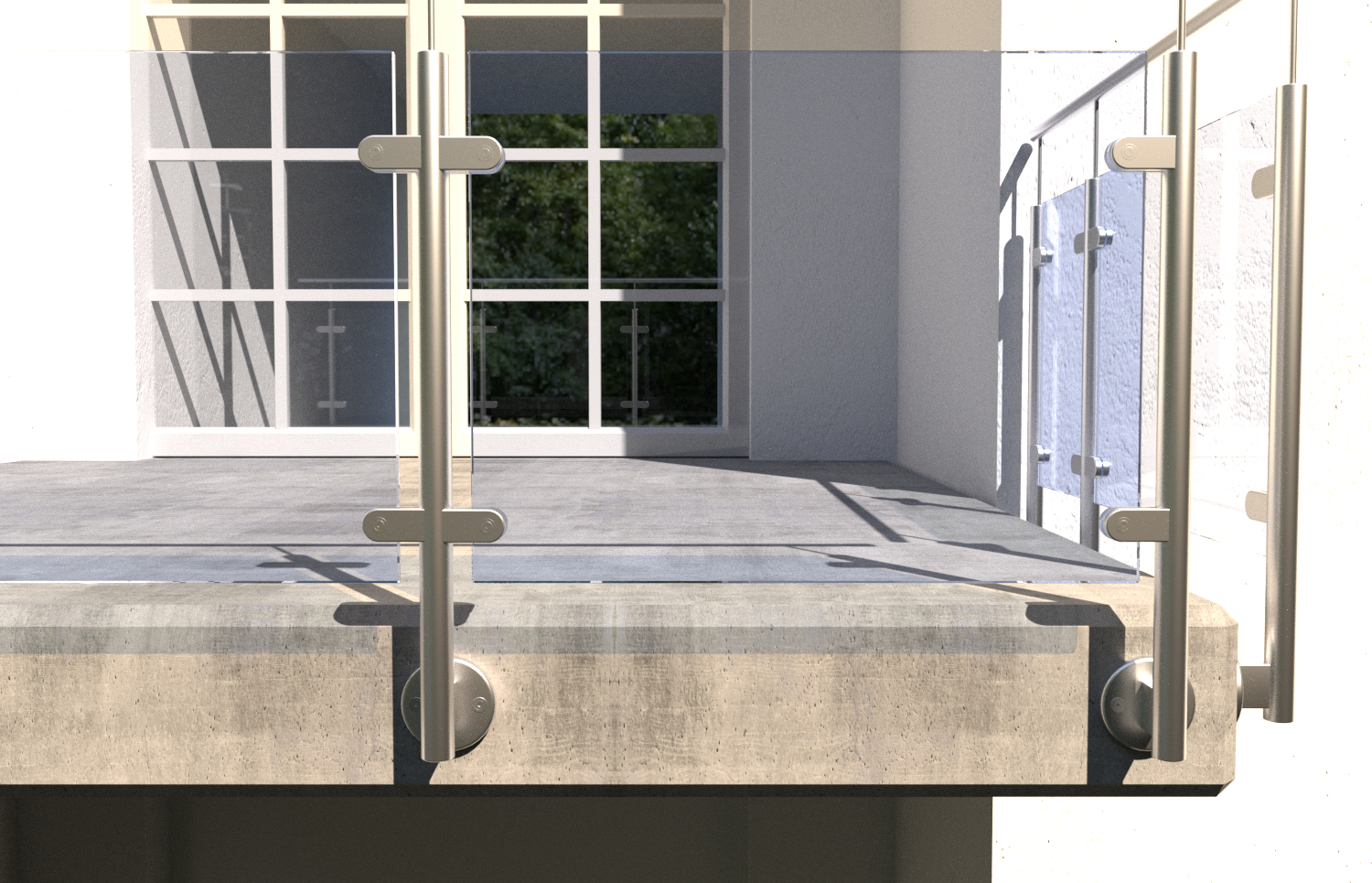

• Balaustre




• Consolle




• Scale




• Passerelle portacavi




• Macchinari




• Gradini




• Cancelli




• Facciate




• Costruzioni in legno

• Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.
• Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).

• Lunghezza dell'ancorante: 135 [mm]
• Diametro foro: 10 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Lunghezza utile: 50 [mm]
• Confezione: Cartone
• Filettatura: M10 x 93 [mm]
• Filettatura: M10
• Coppia di serraggio: 45 [N·m]
• Marchio sulla testa: K
• Lunghezza utile max: 50 [mm]
• Spessore fissabile max: 50 [mm]
• Lunghezza utile hef,stand/hef,red max: 50 / 70 [mm]
• Profondità foro min per installazione passante: 125 [mm]
• Profondità di ancoraggio effettiva min: 60 [mm]
• Spessore fissabile max (ridotto): 70 [mm]
• Spessore fissabile max (standard): 50 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]
• Profondità di ancoraggio: 60 [mm]

• Codice EAN: 4048962006421
• Codice Fischer: 501409
