Codice: fie856
Fischer Fissaggi
Collare impianti clima LGS 224 (1 Pz.)

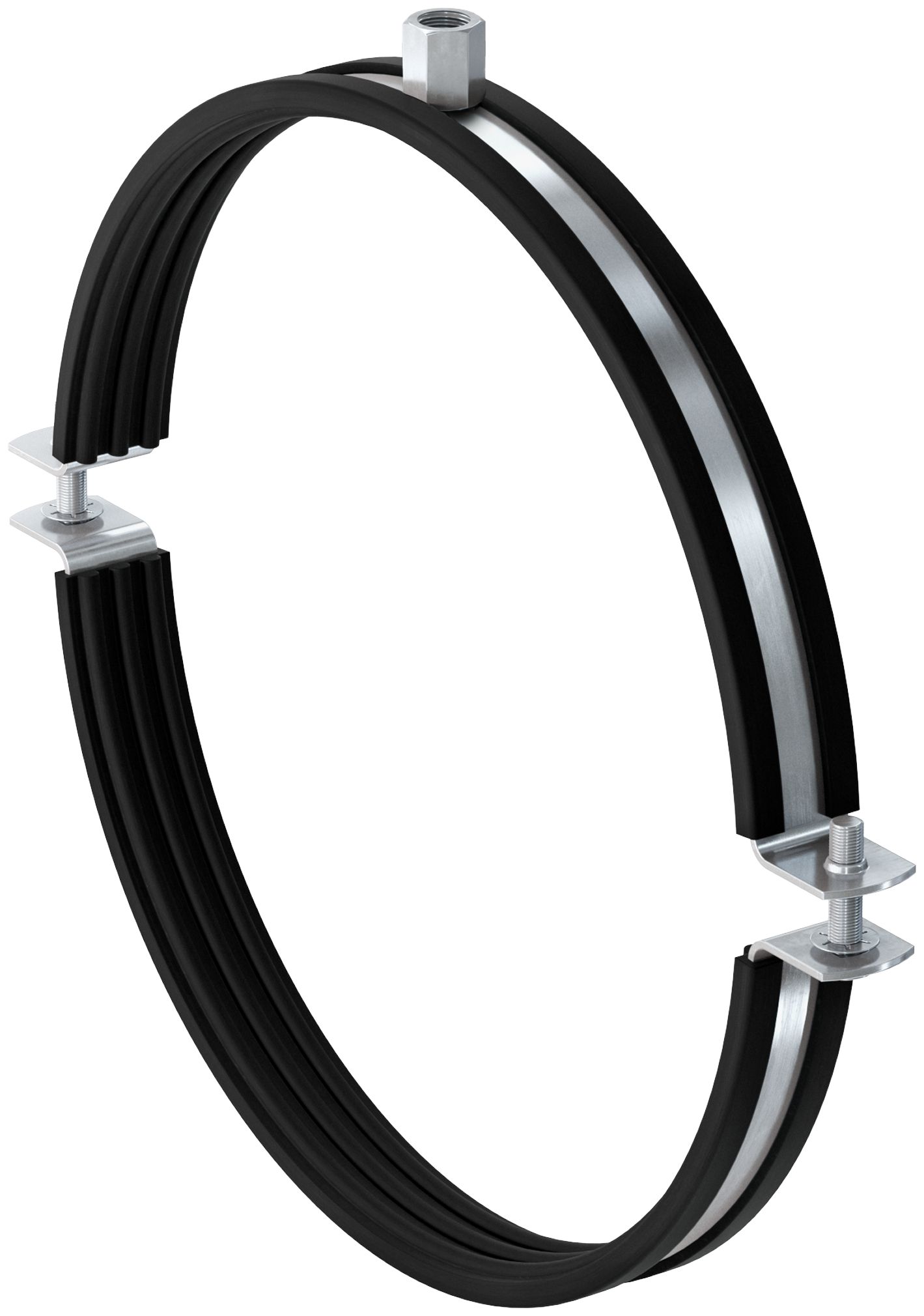

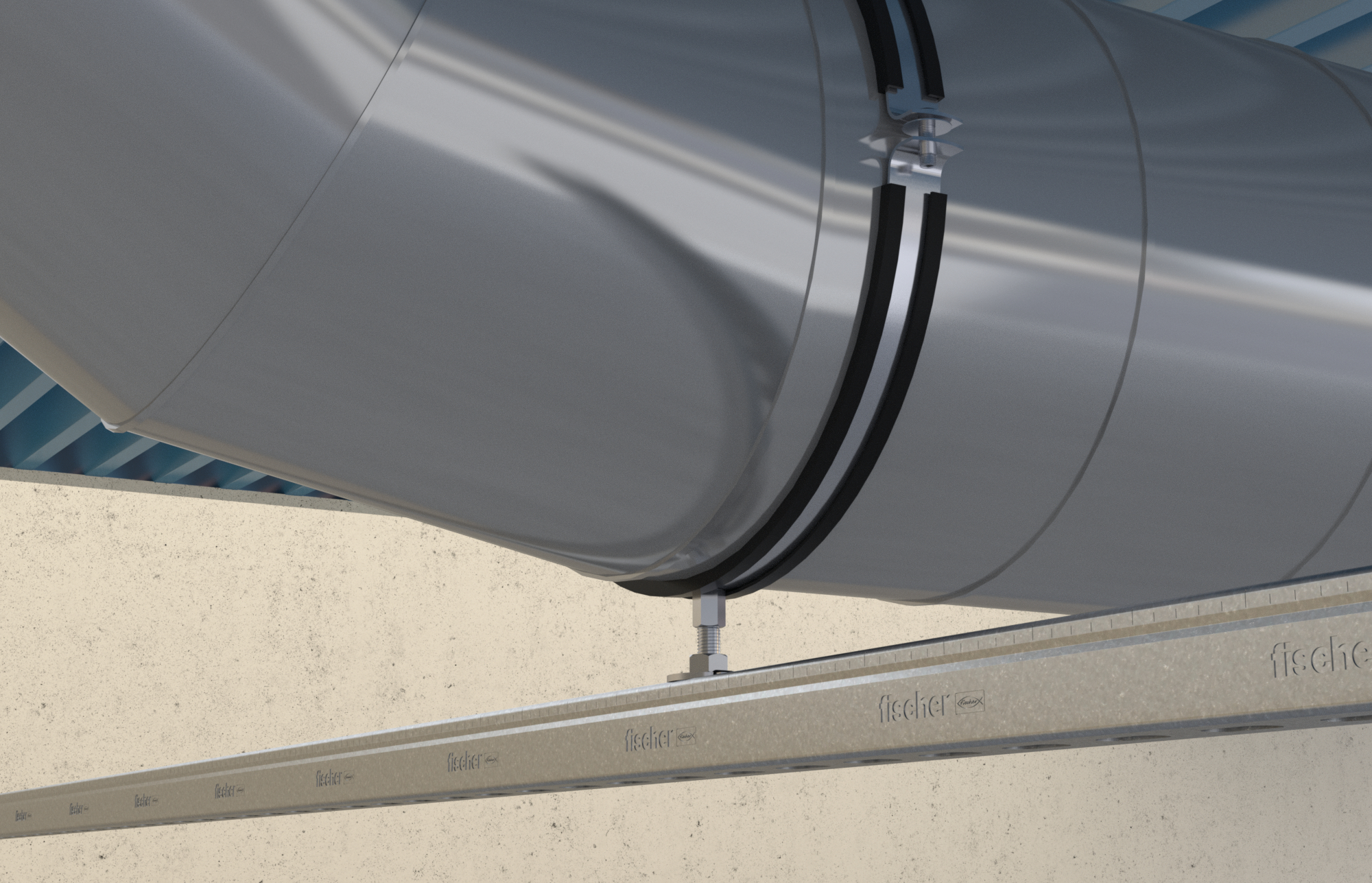

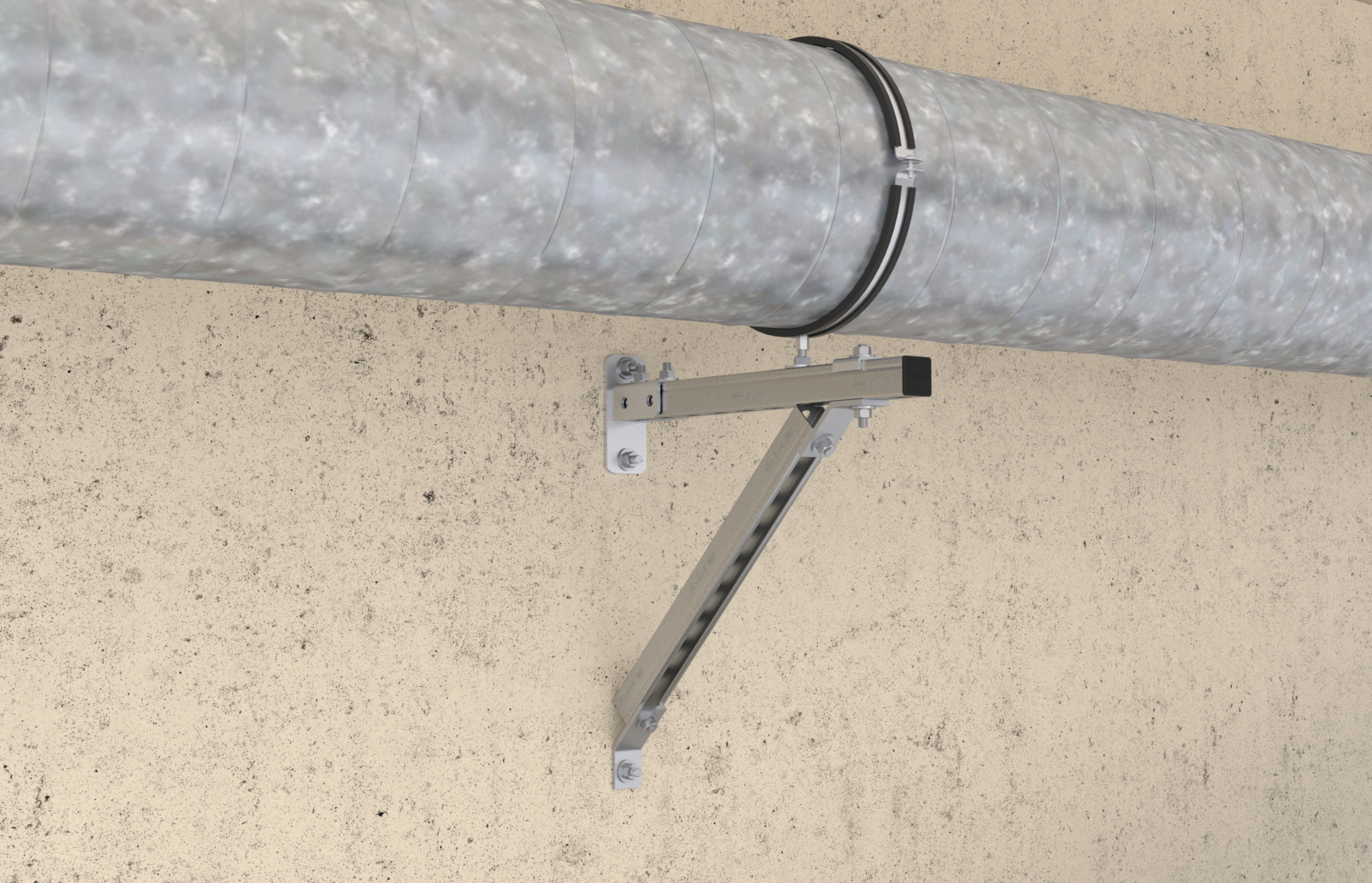

LGS 224 - Collare per canali d'aria circolari LGS

• Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
• Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
• Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
• La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
• L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.

• Materiale: Acciaio DX51D+Z 275 MA-C (materiale n° 1.0226+Z) secondo DIN EN 10327

• Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.


• La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.

• Filettatura: M8 / M10
• Dado di collegamento: Resistenza saldata, dado cieco M8 / M10, SW 13
• Larghezza: 280 [mm]
• Larghezza x spessore fascia collare: 25 x 1,5 [mm]
• Materiale: zincato a freddo
• Altezza: 252 [mm]
• Altezza: 134 [mm]
• Carico statico racc. max (trazione centrata): 1,20 [kN]
• Carico statico raccomandato max (trazione centr.): 0,6 [kN]
• Dimensione nominale: 224 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4006209795019
• Codice Fischer: 79501
