Codice: fie612
Fischer Fissaggi
Tassello sottosquadro FZA 14X40 M10-25 A4 (1 Pz.)

FZA 14X40 M10/25 A4 - Il sistema di fissaggio con la più elevata sicurezza in calcestruzzo fessurato. Versione in acciaio inox A4 con barra filettata.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato




• Calcestruzzo da C20/25 a C50/60, fessurato

Adatto anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• La speciale tecnologia sottosquadro ZYKON permette una connessione "per forma" e assicura la massima sicurezza anche in caso di grandi fessure.
• L'installazione dell'ancorante, che non induce tensioni nel supporto, permette ridotti distanze dal bordo e interassi e quindi un utilizzo flessibile.
• La speciale punta FZUB permette un'installazione rapida creando il sottosquadro senza il bisogno di cambiare accessorio.
• La geometria del foro permette una ridotta energia di posa e un'installazione senza sforzo.
• FZA-I consente lo smontaggio a filo del supporto.

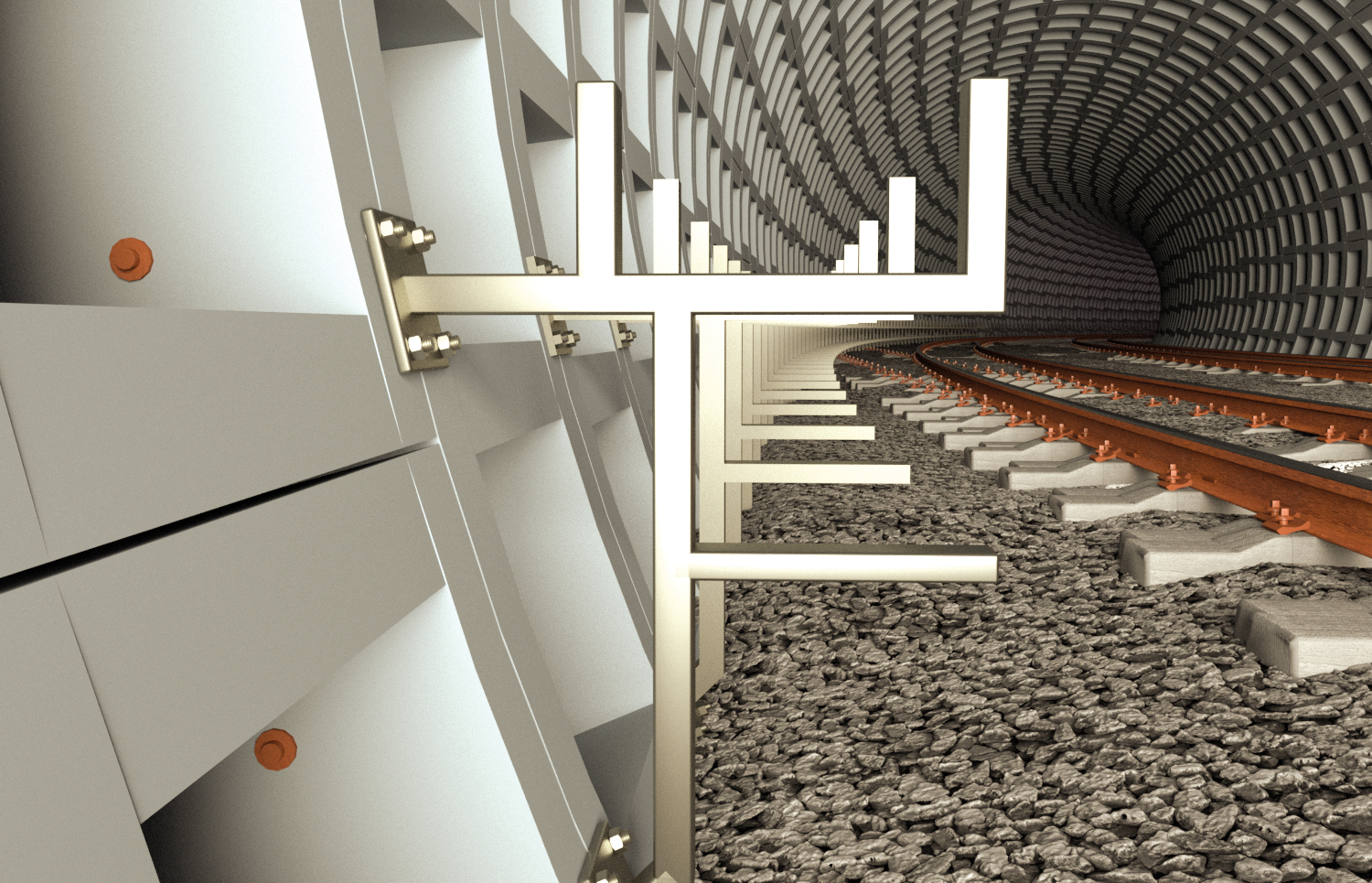

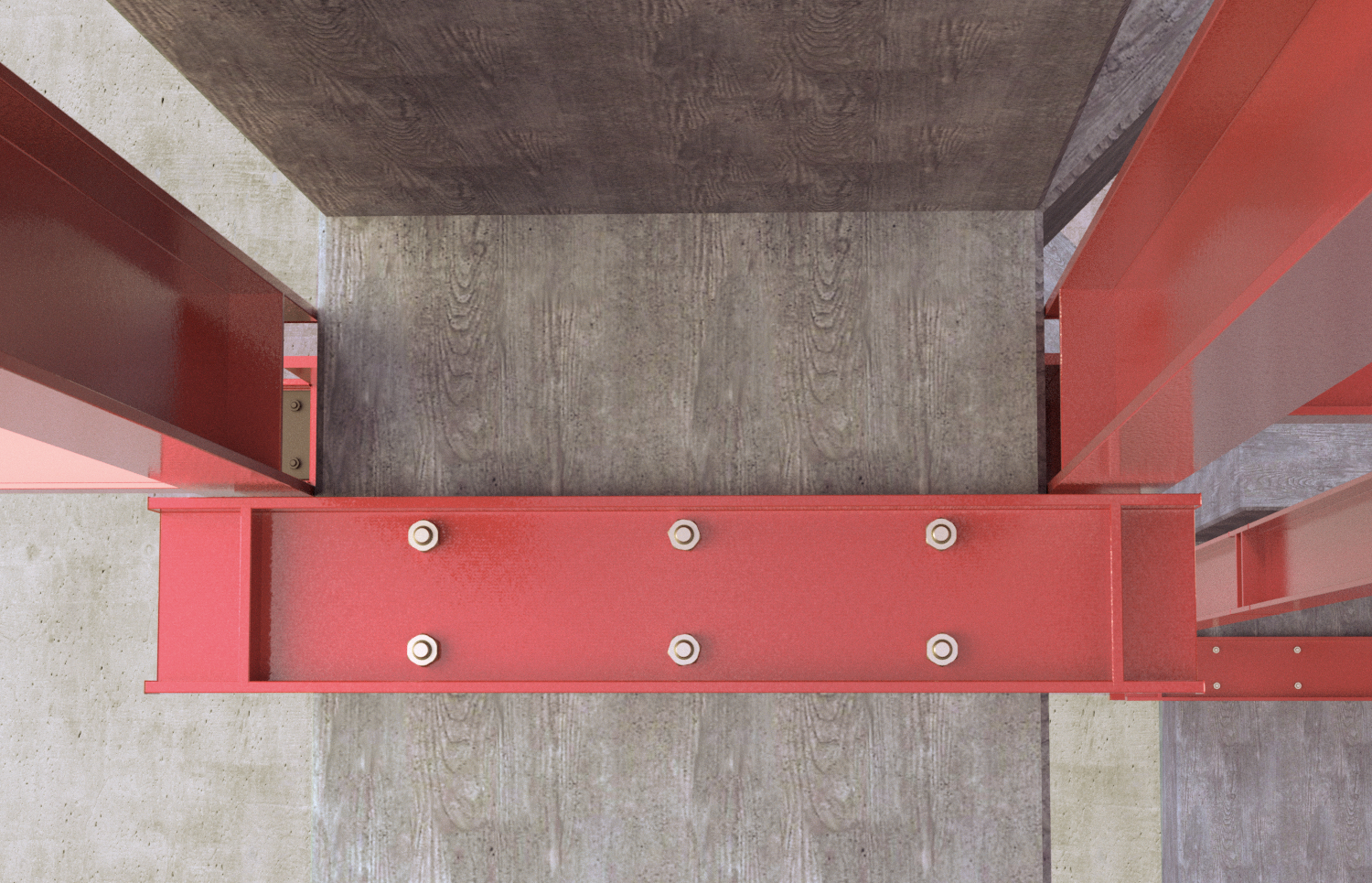

• Costruzioni in acciaio




• Balaustre




• Consolle




• Scale




• Passerelle portacavi




• Macchinari




• Gradini




• Cancelli




• Facciate

• FZA è idoneo per installazione non passante.
• Il foro sottosquadro è realizzando utilizzando la speciale punta FZUB.
• Dopo l'inserimento nel foro, il corpo dell'ancorante è espanso spingendo con il percussore FZED Plus il perno di espansione interno. L'ancorante occupa così tutto lo spazio del foro sottosquadro.

• FZA e FZA-I sono idonei per installazione non passante.
• Il foro sottosquadro è realizzando utilizzando la speciale punta FZUB.
• Dopo l'inserimento nel foro, il corpo dell'ancorante è espanso spingendo con il percussore FZED Plus il perno di espansione interno. L'ancorante occupa così tutto lo spazio del foro sottosquadro.

• Lunghezza dell'ancorante: 79 [mm]
• Diametro foro: 14 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Lunghezza utile: 25 [mm]
• Confezione: Cartone
• Filettatura: M10
• Spessore fissabile max: 25 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio: 40 [mm]
• Punta richiesta FZUB: 14 x 40
• Percussore richiesto FZE plus: FZE 14 plus

Riferimenti:

• Codice EAN: 4006209607787
• Codice Fischer: 60778
