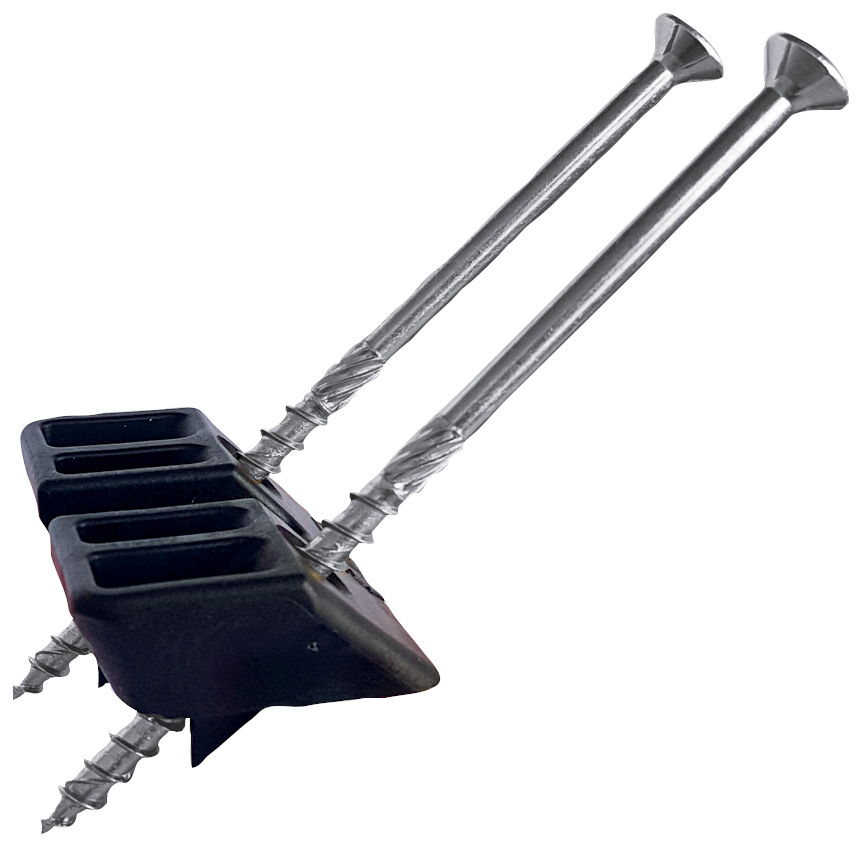

Connettore solaio collaborante CSC 45 Power-Fast (100 kit) (100 Pz.)

Il connettore per solai misti legno-calcestruzzo, per il rinforzo strutturale di solai esistenti o di nuova costruzione

CSC 45 PowerFast 160 - Il connettore per solai misti legno-calcestruzzo, per il rinforzo strutturale di solai esistenti o di nuova costruzione

Materiali di supporto: Materiale:

Connettore: Nylon PA 6 rinforzato con fibra di vetro
Viti: viti PowerFast FPF-ST 80x160 o FPF-ST 80x200 marcate CE

Da applicare su:

Legno lamellare
Legno massiccio

Vantaggi:

Il connettore CSC 45 PowerFast non necessità di preforo e riduce il numero di punti di connessione su ogni trave rispetto ai sistemi esistenti, permettendo un'applicazione estremamente rapida.
Il connettore si appoggia direttamente sul tavolato, senza rimozioni o fresature.
Il nylon PA6 rinforzato con fibra di vetro garantisce la massima resistenza e durata nel tempo.
L'uso del connettore CSC 45 PowerFast incrementa i carichi a taglio del 15% rispetto all'uso delle sole viti.
Il connettore CSC 45 PowerFast comprende le viti fischer PowerFast 8x160 o PowerFast 8x200 a testa svasata piana certificate CE secondo la Valutazione Tecnica Europea ETA-11/0027. Per il dimensionamento delle connessioni con viti fra elementi strutturali in legno è disponibile il software fischer Fix-perience.
I dentini perforanti di posizionamento presenti nella parte inferiore del connettore CSC 45 lo bloccano al supporto in legno e facilitano l'inserimento delle viti PowerFast.
Due fori guida garantiscono l'inclinazione a 45° delle viti e la precisa profondità di inserimento nella trave

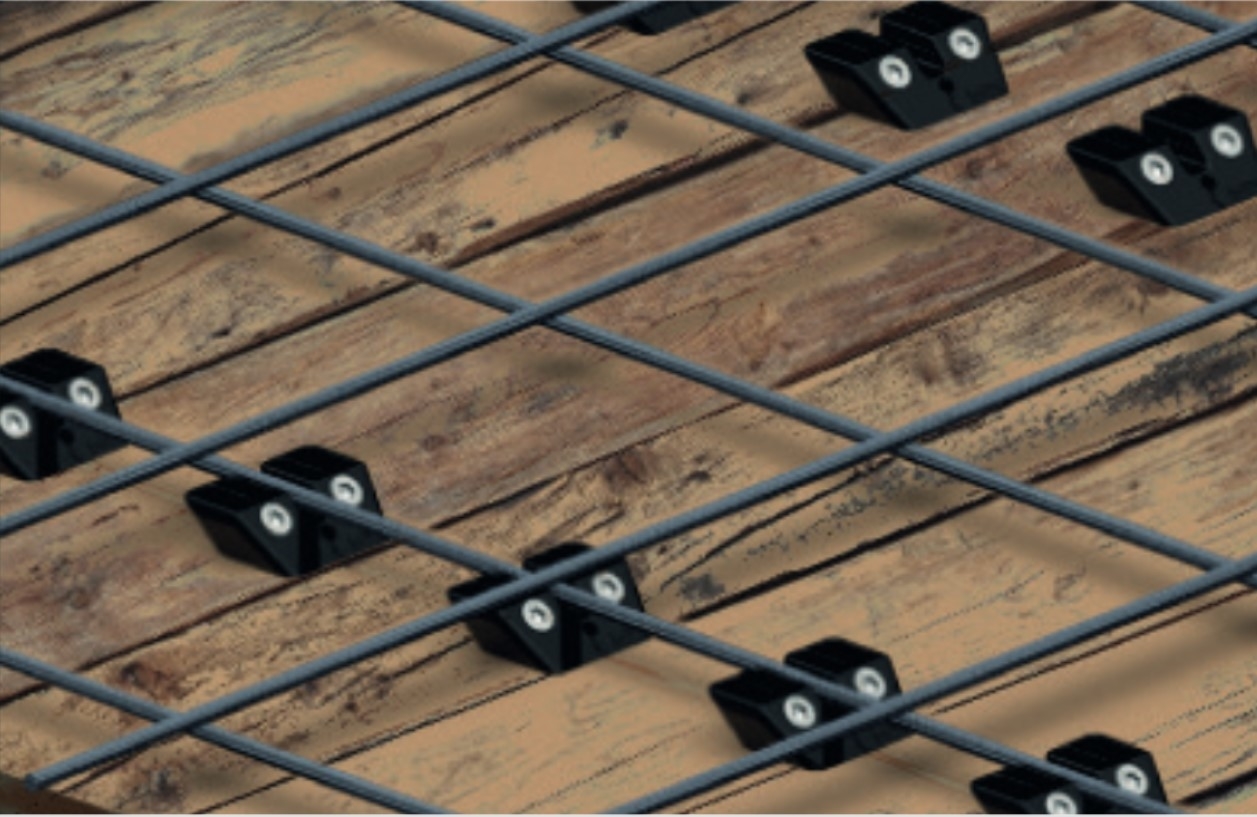

La scanalatura centrale permette il sostegno della rete elettrosaldata. Nessuna necessità di legatura.
La sagoma a sottosquadro assicura una una forte presa nella soletta in calcestruzzo, eliminando il rischio di distacco o sollevamento della trave.

Applicazioni consigliate: Adatto per:

Rinforzo e irrigidimento di solai nuovi ed esistenti con cappa collaborante in calcestruzzo normale o alleggerito, in presenza o assenza di tavolato di interposizione.
Adeguamento sismico di edifici con solaio in legno.

Rapporto di prova n° 37900
Fornito dall'Università degli studi di Padova dipartimento "ICEA" Ingegneria Civile, Edile e Ambientale.
Laboratorio Sperimentale per le Prove sui materiali da Costruzione.

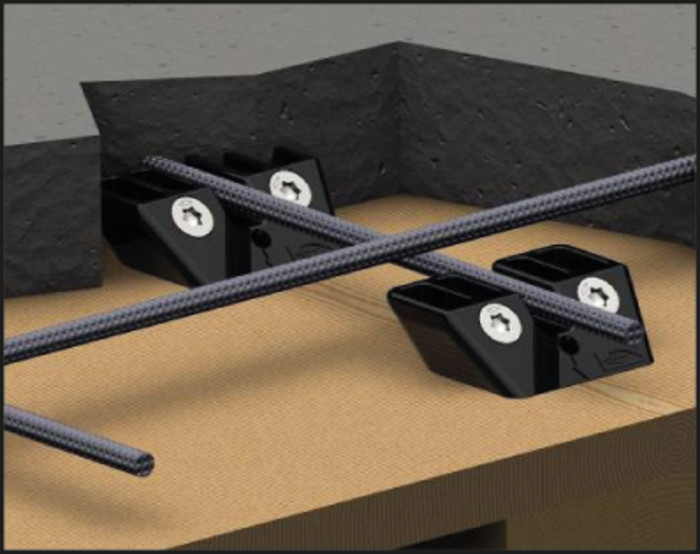

Funzionamento:

Posizionare il connettore CSC 45 PowerFast in corrispondenza della mezzeria della trave in legno, rispettando il corretto passo (min/max) di dimensionamento.
Bloccare i connettori CSC 45 PowerFast usando un martello. I dentini perforanti stabilizzano il connettore sull'elemento ligneo sottostante.
Posizionare i connettori avendo cura che la freccia sia disposta verso l'estremità esterna del solaio e le viti puntino verso la mezzeria del solaio.
Posizionare le viti Power-fast dentro alle dime del connettore e innestarle nel legno con un leggero colpo di martello.
Avvitare le viti Power-fast fino alla precisa battuta indicata degli alloggiamenti svasati usando un avvitatore a impulsi e bit TX40.

Dettagli tecnici:

Lunghezza totale: 160 [mm]
Altezza: 25 [mm]
Lunghezza della vite: 160 [mm]

Riferimenti:

Codice EAN: 8001132064658
Codice Fischer: 541975

fischer Connettore solaio collaborante CSC 45 Power-Fast (100 kit) (100 Pz.) Il connettore per solai misti legno-calcestruzzo, per il rinforzo strutturale di solai esistenti o di nuova costruzione.
