Codice: fie176
Fischer Fissaggi

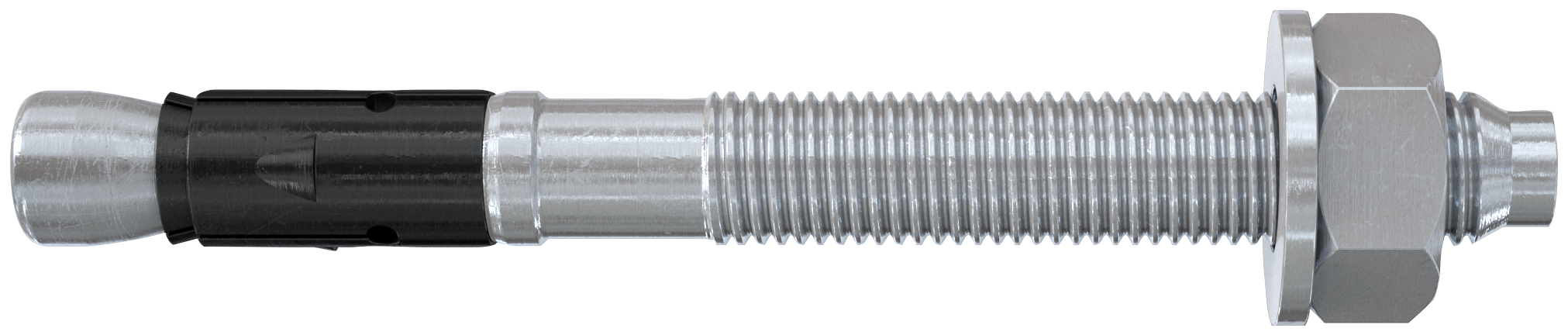

Tassello acciaio FAZ II 8-10 E (1 Pz.)

FAZ II 8/10 E - Ancorante con fascetta espandente FAZ II E in pezzo singolo

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato




• Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

• Calcestruzzo C12/15




• Pietra naturale con struttura compatta

• FAZ II, FAZ II HBS (con rondella conforme alla norma per le costruzioni in legno DIN 1052) possiede due profondità di ancoraggio (standard e ridotta). La profondità di ancoraggio ridotta comporta profondità di foratura minori. Questo permette così un'installazione notevolmente più rapida.
• Le caratteristiche della versione corta "K" minimizzano lo sforzo necessario per la foratura e il numero di colpi di martello necessari per l'installazione dell'ancorante, risparmiando così sforzo e tempo di installazione.
• La collaudata fascetta di espansione permette le più elevate capacità di carico. In questo modo sono necessari un minor numero di punti di fissaggio e piastre di ancoraggio più piccole.
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Queste certificazioni coprono anche l'utilizzo in zone sismiche o l'utilizzo di punte cave.

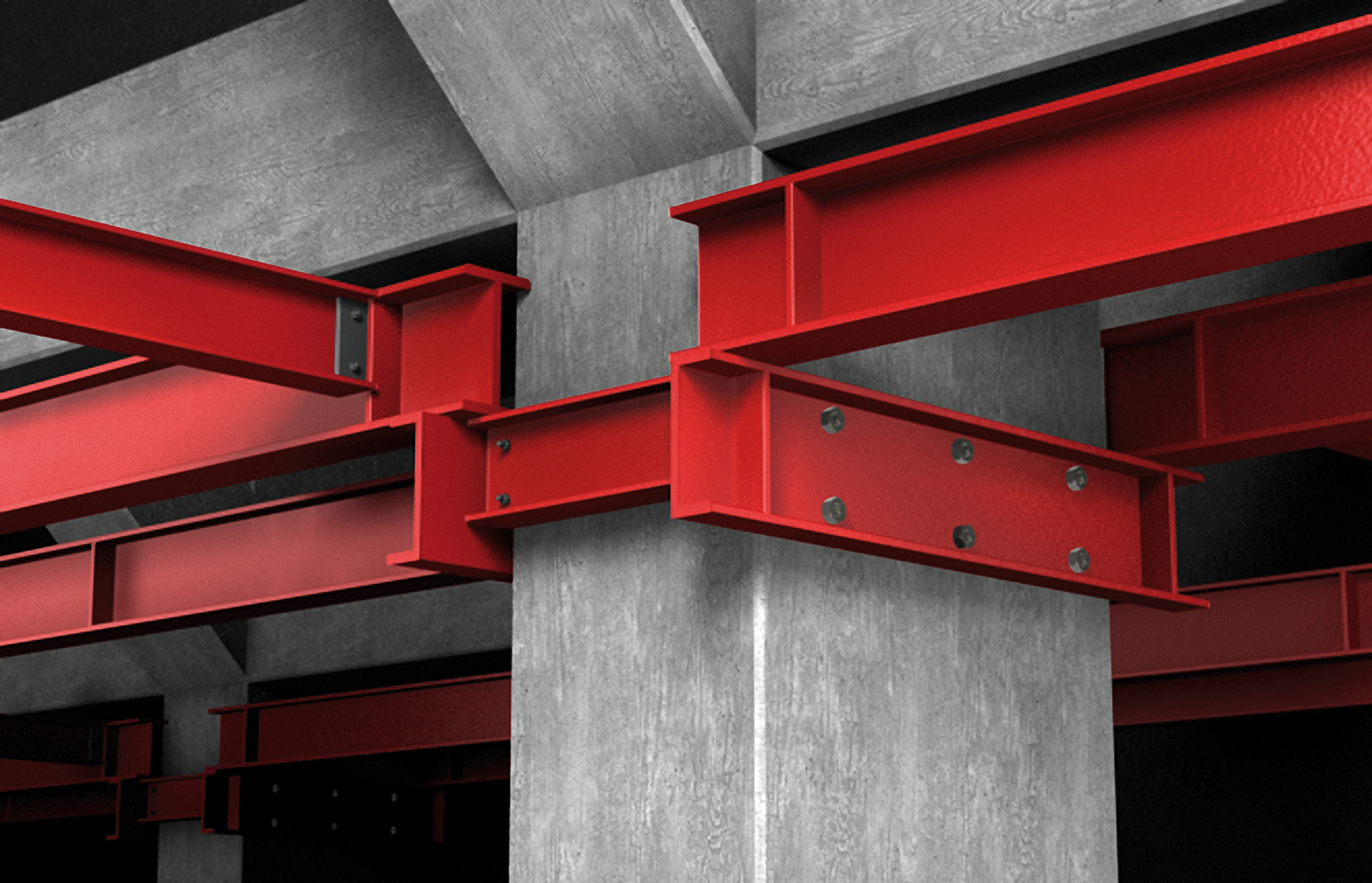

• Costruzioni in acciaio




• Balaustre




• Consolle




• Scale




• Passerelle portacavi




• Macchinari




• Gradini




• Cancelli

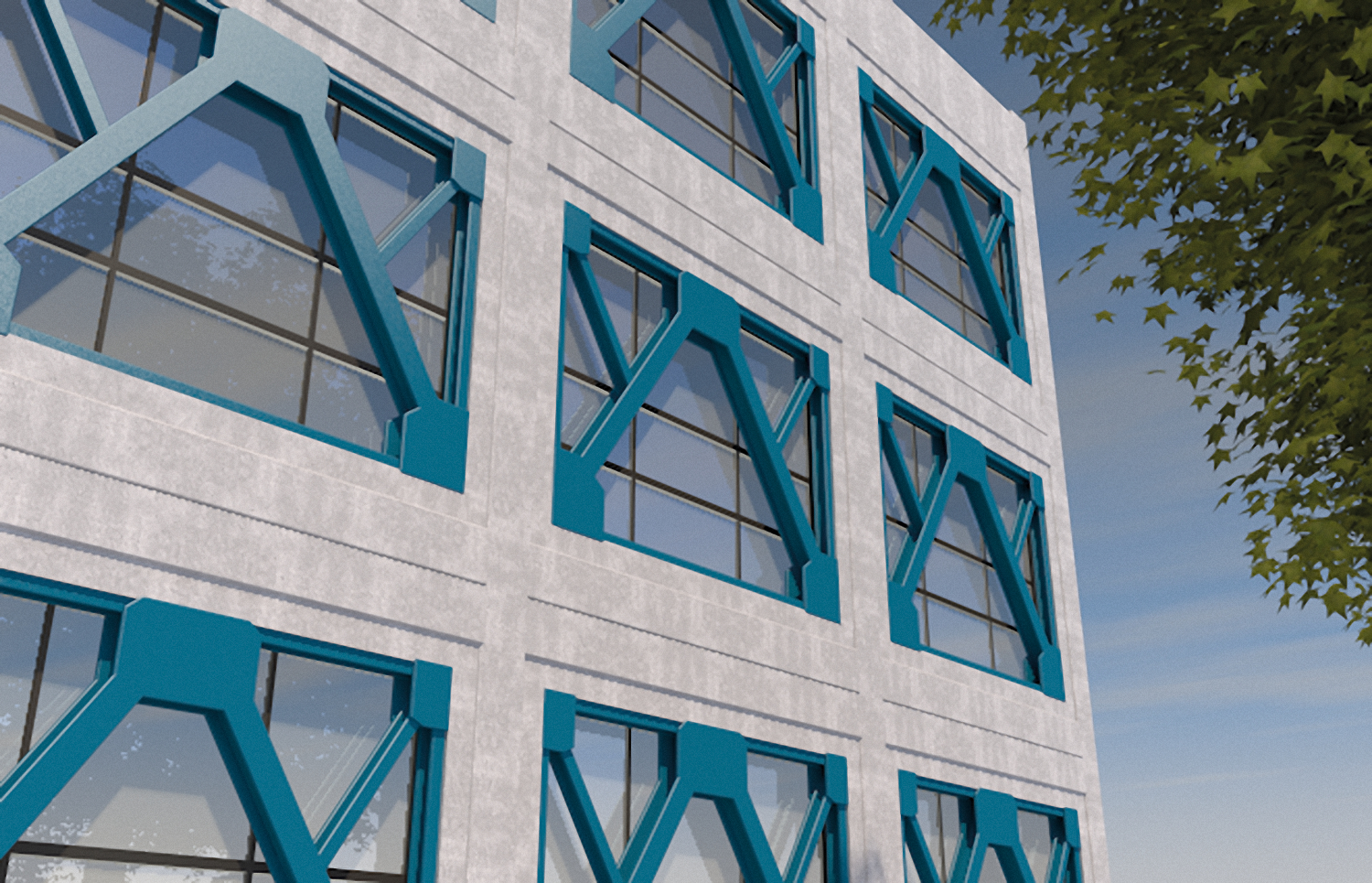

• Facciate




• Costruzioni in legno

• FAZ II è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.
• Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).

• Lunghezza dell'ancorante: 75 [mm]
• Diametro foro: 8 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 8 [mm]
• Materiale: zincato a freddo
• Lunghezza utile: 10 [mm]
• Filettatura: M8 x 38 [mm]
• Filettatura: M8
• Coppia di serraggio: 20 [N·m]
• Spessore fissabile max: 10 [mm]
• Lunghezza utile hef,stand/hef,red max: 10 / - [mm]
• Profondità foro min per installazione passante: 65 [mm]
• Spessore fissabile max (ridotto): 20 [mm]
• Spessore fissabile max (standard): 10 [mm]
• Chiave di serraggio: 13 [mm]
• Certificazione sismica: C1
• Rondella (diametro esterno x spessore): 16 x 1,6 [mm]
• Profondità di ancoraggio (ridotta): 35 [mm]
• Profondità di ancoraggio (standard): 45 [mm]

• Codice EAN: 4006209405499
• Codice Fischer: 40549
