Codice: fie1379
Fischer Fissaggi

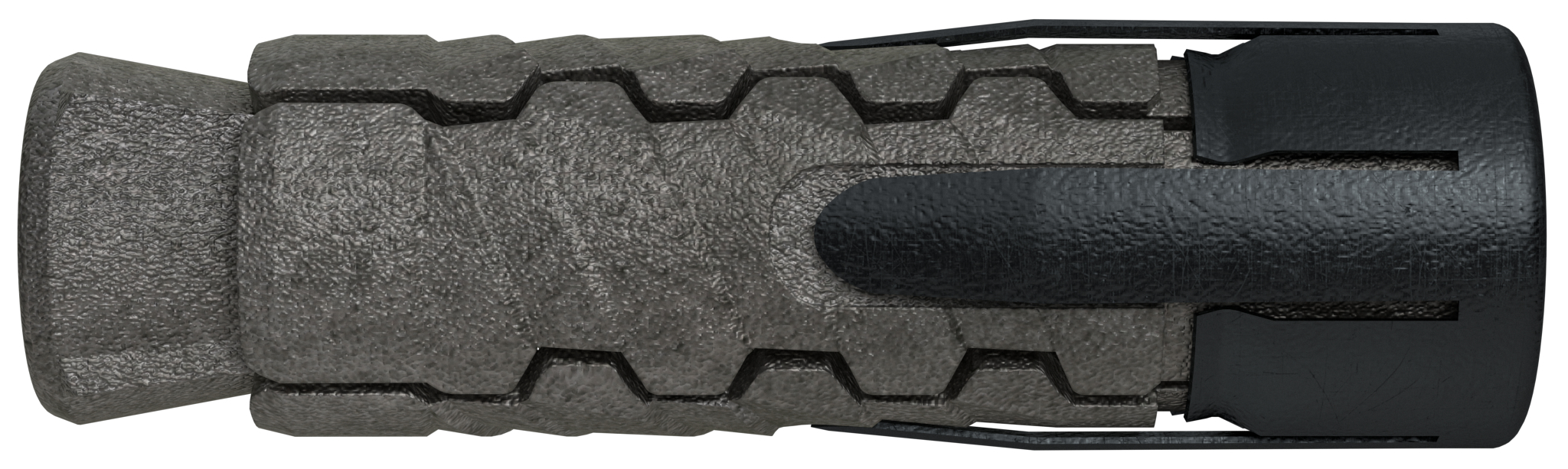

Tassello in ghisa GM 16 (1 Pz.)

GM 16 - L'ancorante in ghisa per installazioni non passanti non strutturali

Adatto per:

• Calcestruzzo da C12/15 a C50/60, non fessurato




• Roccia




• Pietra naturale con struttura compatta

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.

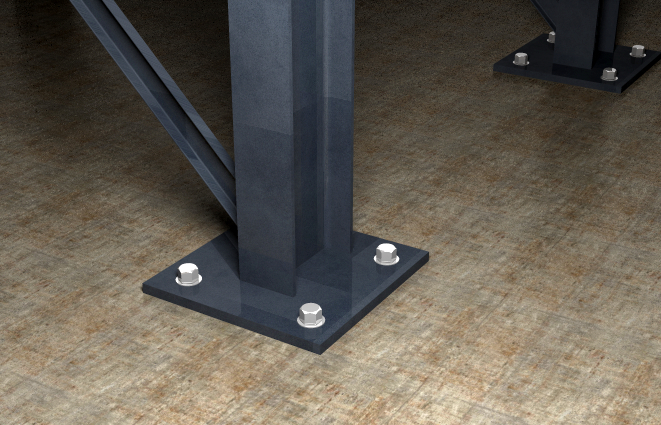

• Costruzioni metalliche


• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 102 [mm]
• Diametro foro: 30 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Filettatura interna: M16
• Profondità foro min: 130 [mm]
• Profondità di ancoraggio effettiva min: 86 [mm]

Riferimenti:

• Codice EAN: 8001132009055
• Codice Fischer: 500905
