Codice: fie1083
Fischer Fissaggi
Barra multicono in acciaio FHB-A dyn 16x125-25 per ancorante chimico FIS HB (1 Pz.)

Barra FHB-A dyn 16x125/25 - Barra multicono in acciaio zincato classe 8.8 da combinare con la resina vinilestere a iniezione FIS HB 360 S per fissaggi soggetti a carichi dinamici, alternati ciclici e a fenomeni di fatica

• Calcestruzzo da C20/25 a C50/60 fessurato e non fessurato

• Durante l'installazione la resina a iniezione FIS HB riempie lo spazio anulare tra barra e foro nella piastra garantendo un'ottima distribuzione dei carichi. Questo permette l'assorbimento dei carichi dinamici oscillanti.
• La forma conica della barra FHB-A dyn assicura un'espansione controllata sotto azioni di tipo dinamico, consentendo l'utilizzo in calcestruzzo fessurato.
• La barra FHB-A dyn è disponibile anche in acciaio altamente resistente alla corrosione. In questo modo l'ancorante risulta adatto all'utilizzo in ambienti aggressivi come, per esempio, nei tunnel.
• Il sistema di ancoraggio dinamico Highbond può raggiungere maggiori carichi di taglio grazie alla camicia maggiorata dell'FHB-A dyn V, garantendo così maggiori livelli di sicurezza.
• La certificazione ETA-05/0164 si applica esclusivamente all'accoppiamento della resina FIS HB 360 S con barre FHB II

• Gru a bandiera

• Carriponte e gru sospese

• Guide per ascensori

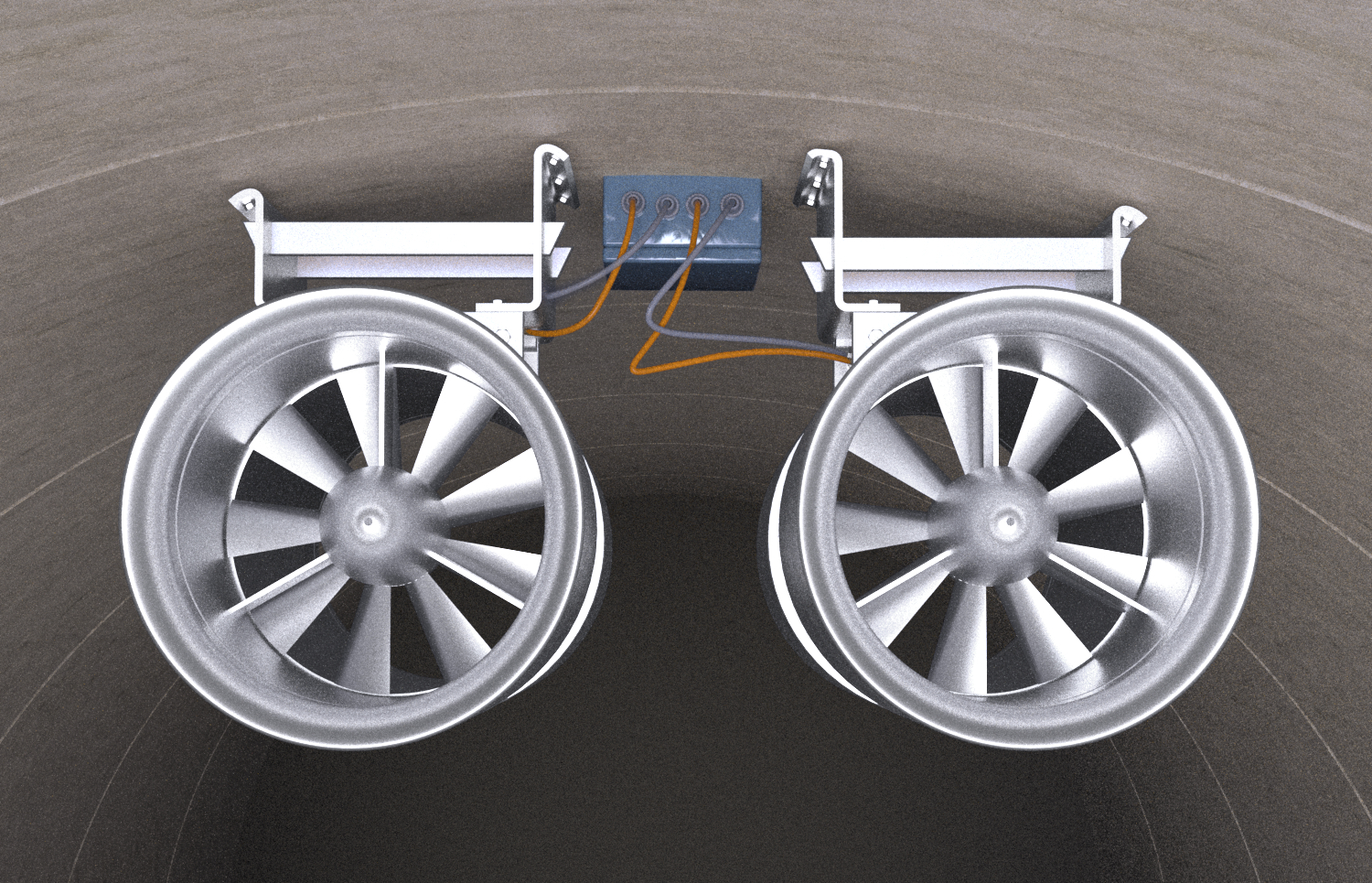

• Ventilatori in tunnel (jet fans)

• Strutture a portale per segnaletica stradale

• Antenne e ripetitori

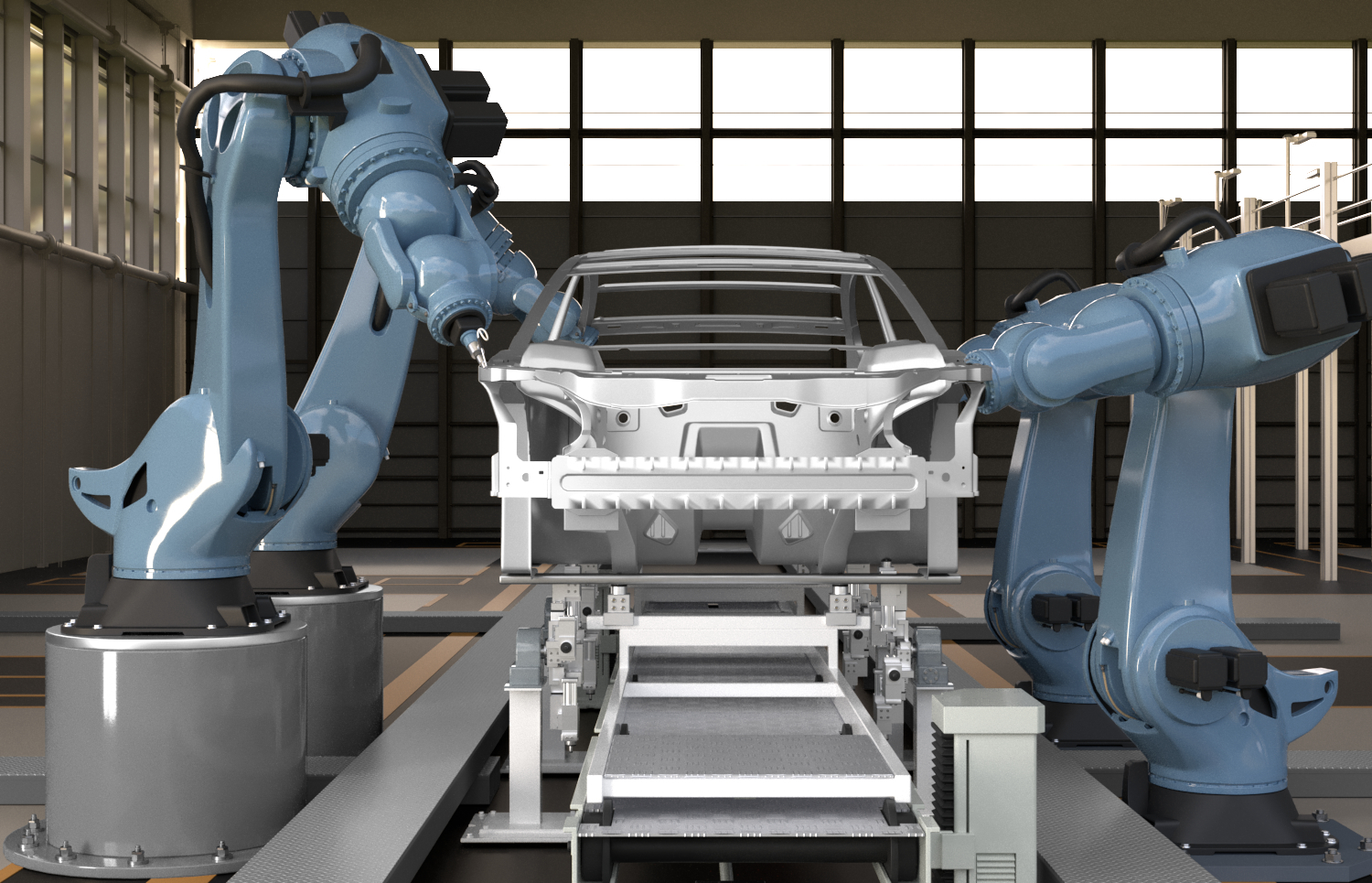

• Robot industriali

• Il sistema a iniezione adatto per zone tese è costituito dalla barra multiconica FHB-A dyn e dall'ancorante chimico a iniezione FIS HB.
• FHB dyn è certificato per installazione passante e non passante.
• Resina e induritore sono in due contenitori separati e non sono miscelati o attivati finché non avviene l'estrusione attraverso il miscelatore.
• La resina collega saldamente l'intera superficie della barra di ancoraggio con la superficie del foro sigillando lo stesso.
• Il dispositivo di centraggio centra la barra nella piastra garantendo così una sicura applicazione del carico.
• Il dado di bloccaggio impedisce che il dado si allenti.

• Profondità foro per installazione passante: 155 [mm]
• Diametro foro: 18 [mm]
• Diametro foro su oggetto da fissare: 19 [mm]
• dimensione della filettatura metrica: 16 [mm]
• Materiale: acciaio galvanizzato 8.8
• Confezione: Cartone
• Filettatura: M16
• Lunghezza: 190 [mm]
• Profondità foro min per installazione passante: 155 [mm]
• Profondità foro min per installazione passante: 155 [mm]
• Lunghezza utile min - max: 10 - 25 [mm]
• Con capsula a resina: No
• Chiave di serraggio: 24 [mm]
• Divisione della scala - Malta: 9
• Profondità di ancoraggio: 125 [mm]

Riferimenti:

• Codice EAN: 4006209920206
• Codice Fischer: 92020
