Codice: fie3729
Fischer Fissaggi

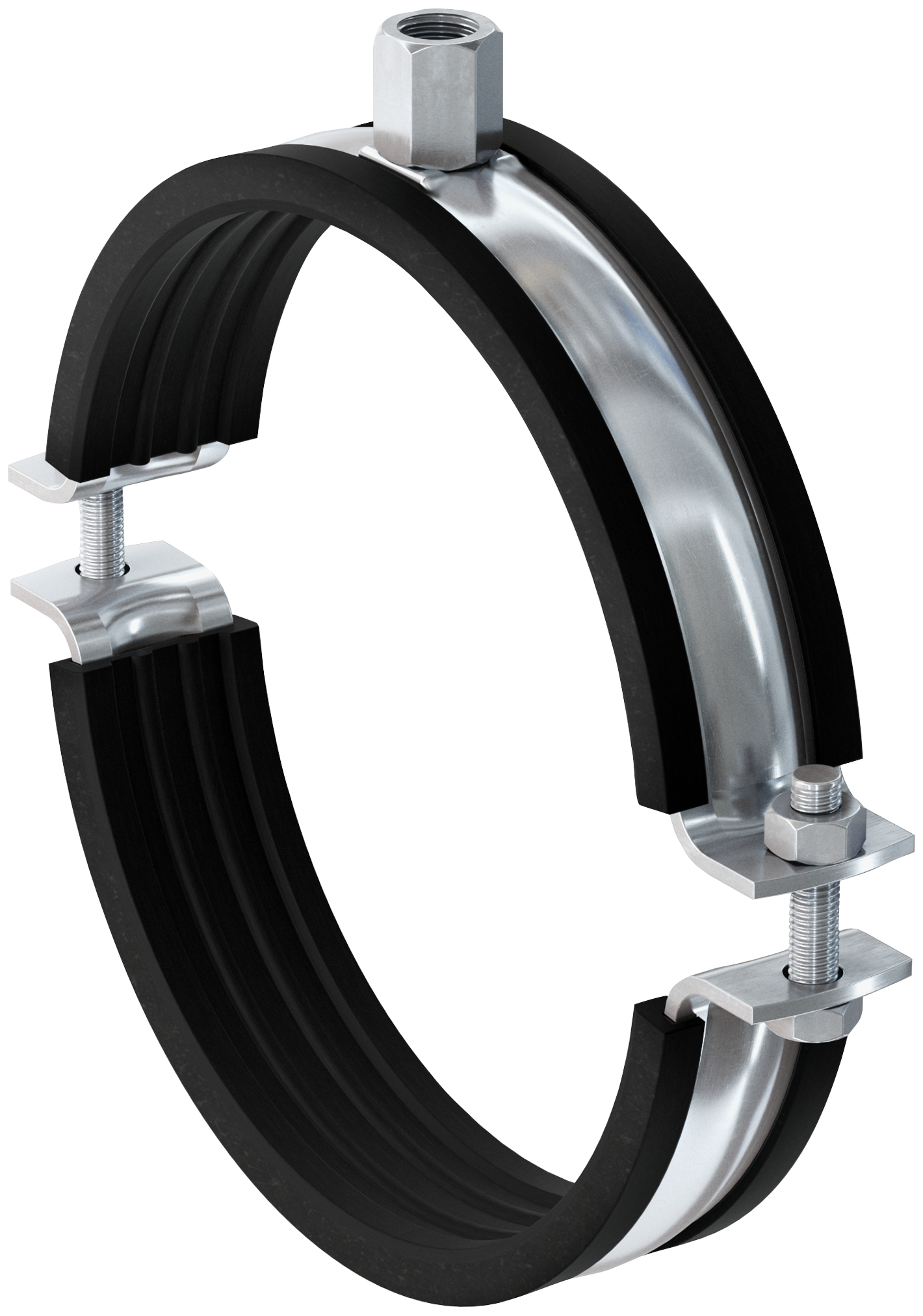

Collare tubazioni FRSM 1 1-2" M0-M12 (1 Pz.)

FRSM 1 1/2" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ?124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Materiale: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
• Zincatura: Zincatura a freddo, 5 - 9 µm
• Dado di connessione: M 10 / M 12 = SW 17, M 12 / M 16 = SW 22, M 16 = SW 24
• Vite di bloccaggio: vite testa piatta con croce fino a 4", oltre 4" vite testa esagonale con dado
• Materiale inserto di isolamento acustico:EPDM; senza cloro; senza silicone
• Range di temperatura: -50 °C ÷ +110 °C
• Durezza: 45 ± 5° Shore A
• Comportamento a fuoco: DIN 4102: Classe B2

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Filettatura: M10 / M12
• Larghezza: 107 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Materiale: zincato a freddo
• Altezza: 85 [mm]
• Altezza: 53 [mm]
• Carico statico racc. max (trazione centrata): 2,50 [kN]
• Dimensione nominale: 1 1/2 [in]
• Range di serraggio: 47 - 52 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391916
• Codice Fischer: 554247
